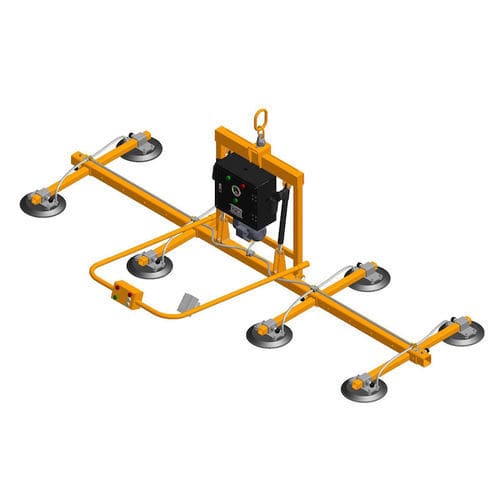

Kreuz-Vakuumheber AEVGLP8-800

für Glasplattenverstellbarvertikal

Allgemein
Der elektrische Vakuum-Glasheber AEVGLP8-1000 ist für das Heben und den Transport langer Glasplatten auf Baustellen und in Industrieanlagen ausgelegt. Er verfügt über einen geschweißten Stahlrahmen, eine verstellbare Quertraverse und Stringer-Balken sowie eine Neigung von 0–90°, steuerbar über einen Schaltschrank und eine integrierte Fernbedienung.

Eigenschaften

• Handhabung und Transport langer Glasplatten.
• Schaltschranksteuerung mit integrierter Fernbedienung.
• Audio-visuelle Alarmanlage bei Vakuum- oder Systemstörungen.
• Vertikal-horizontale Neigung 0–90° mittels Linearantrieb.
• Verstellbare Vakuumpads entsprechend der Plattengröße.
• Automatische Aktivierung der Vakuumpumpe bei Vakuumverlust.
• Anbringen und Lösen mittels ON/OFF-Schieberventil.
• Alarmanlage mit Batterieversorgung.

Spezifikationen
Modell: AEVGLP8-1000
Anzahl der Saugnäpfe: 8
Linearantrieb: 90°
Saugnapf-Durchmesser: 300 mm / 11.8"
Verarbeitungsbereich Glas (max): 3600 x 1800 mm / 141.7" x 71"
Verarbeitungsbereich Glas (min): 2400 x 800 mm / 94.5" x 31.5"
Einstellbare Querbalken-Verstellung (beidseitig): 400 mm / 15.7"
Einstellbare Stringer-Balken-Verstellung (beidseitig): 250 mm / 9.8"
Betriebsgrenze (WLL): Vertikal 800 kg; Horizontal 1000 kg
Nettogewicht: 184 kg (406 lb)
Bruttogewicht: 293 kg (646 lb)
Verpackungsmaße: 3520 x 485 x 1270 mm (128" x 19" x 50")

Akku-Informationen für die Alarmanlage
Stromversorgung: 3,7V LiPo-Akku
Batteriekapazität: 2000 mAh x 1
Adapter: DC 5V-1A
Standby-Zeit: 720 Stunden
Ladezyklen: 1000 Zyklen
Ladezeit: 2 Stunden
Dauerarbeitszeit: 7 Stunden
Garantie: 6 Monate (Alarmbatterie)

Motorinformationen
Motorversorgung: AC 380V, 3-Phasen, 50/60 Hz
Vakuum-Volumenstrom: 4,1 / 4,7 m3/h

Technische Daten

• Produktcode: AEVGLP8-1000
• Hauptanwendung: Heben und Handhaben langer Glasplatten
• Neigungssystem: 0–90° (Linearantrieb)
• Steuerung: Schaltschrank mit integrierter Fernbedienung
• Vakuumpads: 8 Stück, Ø 300 mm
• Kapazität: vertikal 800 kg, horizontal 1000 kg
• Rahmen: geschweißte Stahlkonstruktion
• Motor: AC 380V 3~ 50/60Hz; Vakuumfluss 4,1/4,7 m3/h
• Alarmbatterie: 3,7V LiPo 2000 mAh, Ladezeit 2 h, Laufzeit ~7 h
