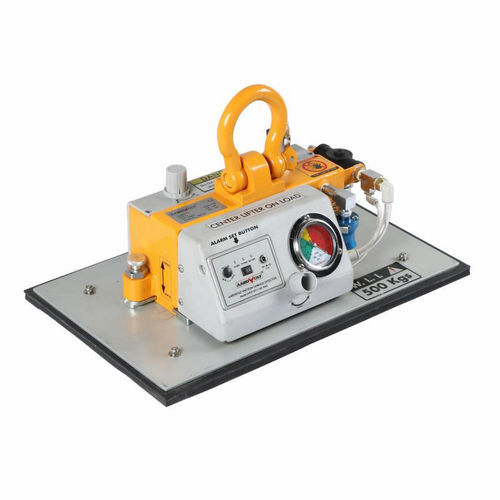

Der Aardwolf AHVL500 Vacuum Lifter Handy ist ein pneumatischer Vakuumheber zum Handhaben von Steinplatten, Betonblöcken und anderen geeigneten Materialien. Die Vakuumerzeugung erfolgt über einen druckluftbetriebenen Venturi-Ejektor, der keine externe Stromversorgung benötigt. Der Ejektor besitzt keine beweglichen Teile und muss nicht geschmiert werden.
Das Gerät verfügt über vier verstellbare Saugteller, die gegen andere Größen ausgetauscht werden können. Ein EIN/AUS-Schiebeventil steuert das Ansaugen und Lösen der Last. Ein Vakuummanometer zeigt den Unterdruck an. Der akustische Warnmelder bei zu niedrigem Vakuum wird durch einen separaten wiederaufladbaren Akku versorgt.
Die höchste veröffentlichte Tragfähigkeit beträgt 380 kg mit der Saugtellerkonfiguration 500 × 300 mm. Weitere Konfigurationen sind für 220 kg (420 × 220 mm), 164 kg (500 × 150 mm) und 126 kg (500 × 125 mm) ausgelegt.
Technische Daten: Luftdruck 5 bar; Luftverbrauch 180 l/min; Nettogewicht 45 kg; Bruttogewicht 50 kg; Verpackungsmaße 570 × 350 × 280 mm.
Eine pneumatische Vakuumhebelösung für Steinbearbeitung, Betonhandhabung und industrielle Anwendungen.
Eigenschaften- Vier einstellbare und austauschbare Vakuum‑Pads zur Anpassung an Größe und Oberfläche des Materials.
- ON/OFF-Schiebeventil zum Anschlagen und Lösen.
- Unabhängiges akustisches Alarmsystem mit kleiner wiederaufladbarer Batterie.
- Vakuummessgerät zur visuellen Warnung bei zu geringem Vakuum.
Anwendungen / Materialien- Geeignet für Stein (Granit, Marmor), Beton, schaumkaschierte Materialien; je nach Pad‑Auswahl auch für Glas und Metall.
Betriebslastgrenzen (Pad‑Größen)Metrisch: 520 x 125 mm: 120 kg; 520 x 160 mm: 180 kg; 520 x 220 mm: 290 kg; 520 x 320 mm: 480 kg
Imperial: 20.5" x 5": 265 lb; 20.5" x 6.3": 397 lb; 20.5" x 8.7": 639 lb; 20.5" x 12.6": 1058 lb
Gewicht & VerpackungNettogewicht: 28,5 kg
Bruttogewicht: 34 kg
Verpackungsmaße: L.570 x B.350 x H.290 mm (22,4" x 13,7" x 11,4")
Akku‑Informationen für das AlarmsystemStromversorgung: 3,7 V LiPo Akku
Batteriekapazität: 2000 mAh x 1
Adapter: DC 5V - 1A
Standby‑Zeit: 720 Stunden
Ladezyklen: 1000
Ladezeit: 2 Stunden
Dauerbetrieb (Alarm): ca. 7 Stunden
Garantie (Batterie): 6 Monate
DruckluftanforderungenLuftverbrauch: 180 L/min
Zuluftdruck: 5 bar (≈72 psi)
Technische Spezifikationen- Modell: AHVL500
- Vakuumquelle: Venturi‑Vakuumerzeuger (benötigt Druckluft; keine beweglichen Teile)
- Pads: 4 austauschbare, einstellbare Vakuum‑Pads; kompatible Größen siehe oben
- Steuerung: ON/OFF‑Schiebeventil zum Annehmen/Freigeben
- Alarm: unabhängiges akustisches Alarmsystem mit wiederaufladbarer Batterie; Vakuummessgerät für visuelle Warnung
- Verwendungszweck: horizontales Heben von Platten und Tafeln
