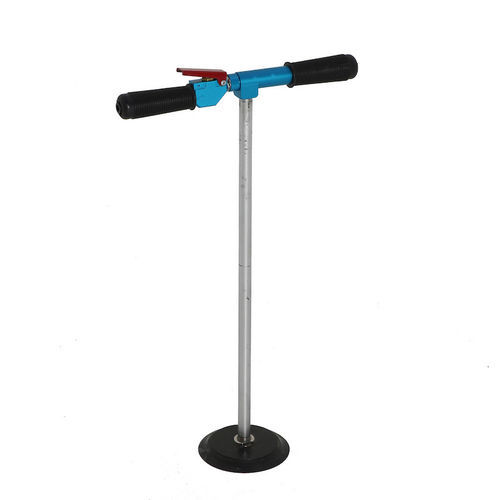

Vakuumheber für Platten AVPL40

für flache Lastenfür Steinplattenfür Betonplatten

Allgemein
Der Aardwolf Vakuum-Pflastersteinheber AVPL40 erzeugt das Vakuum mittels eines Standard-Luftkompressors (mindestens 5,2 cfm @ 72 psi) über eine Leitung zu einer am Griff montierten Saugerplatte. Der Bediener setzt den Sauger auf Fliese oder Stein, stellt die Saugabdichtung her, hebt und positioniert das Bauteil und löst das Vakuum über den Venturi-Auslöser am Griff. Für den Einmannbetrieb mit zwei Griffen ausgelegt, um manuelle Belastungen zu reduzieren.

Eigenschaften

• Handhabung bis zu 40 kg (88 lb) mit dem Standard-Sauger.
• Enthält zwei Griffe zur Einmannbedienung.
• Arbeitet mit Standardkompressoren (mind. 5,2 cfm @ 72 psi).
• Venturi-Auslöser am Griff für schnelle Freigabe des Vakuums.
• Industrieller Schnellanschluss (männlich) für die Luftzufuhr.
• Optional: Saugnapf 150 mm (6") mit 40 kg Kapazität auf Anfrage verfügbar.
• Saugergrößen: 120 x 220 mm (W.L.L. 40 kg) und 80 x 120 mm (W.L.L. 12 kg).

Spezifikation
Metrisch | Imperial
Saugergrößen mit W.L.L.: 120 x 220 mm: 40 kg — 4 3/4'' x 8 5/8'': 88 lbs
80 x 120 mm: 12 kg — 3 1/8'' x 4 3/4'': 26 lbs
Netto-Gewicht: 2,9 kg — 6,3 lbs
Brutto-Gewicht: 3,4 kg — 7,5 lbs
Verpackungsmaße: 670 x 170 x 80 mm — ca. 26 3/8'' x 6 3/4'' x 3 1/8''

Technische Daten

• Modell: AVPL40
• Maximale Handhabungskapazität (Standard-Sauger): bis zu 40 kg (88 lb)
• Kompressoranforderung: Standard-Luftkompressor, mindestens 5,2 cfm @ 72 psi
• Vakuumfreigabe: Venturi-Auslöser am Griff für schnelle Freigabe
• Griffe: zwei Griffe für Einmannbetrieb
• Anschluss: industrieller Schnellanschluss (männlich)
• Optionales Zubehör: Saugnapf 150 mm (6") (Kapazität: 40 kg / 88 lb)
• Saugergrößen (metrisch): 120 x 220 mm (W.L.L. 40 kg); 80 x 120 mm (W.L.L. 12 kg)
• Netto-Gewicht: 2,9 kg; Brutto-Gewicht: 3,4 kg
• Verpackungsmaße: 670 x 170 x 80 mm
