Vakuumheber für Platten AVLB4

für Blechefür flache Werkstückefür Glasplatten

Allgemein

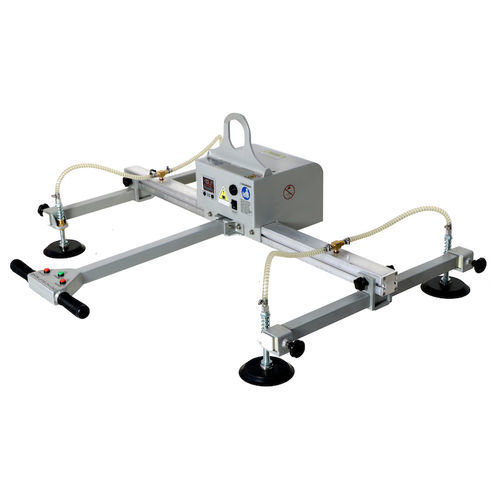

Der AVLB4 ist ein akkubetriebener Vakuumheber, konzipiert für das waagerechte Heben von Glas, lasergefertigten Teilen, dünnen Blechen und Platten. Das kompakte Design ermöglicht schnelles Einhängen an Hebezeugen und Kränen. WLL 160 kg; geeignet für Platten bis 2,6 x 1,6 m.

Eigenschaften

• Vakuumbehälter mit akustischem/visuellem Alarm bei zu niedrigem Vakuum.
• Leichte Aluminiumkonstruktion für einfachere Handhabung.
• Aufnehmen und Abgeben von Materialien über Vacuum- und Release-Tasten oder Schiebewentil ON/OFF.
• Integriertes Batterieladegerät; einfache Bedienung.
• Verfügbare Varianten: Batterie (DC), pneumatisch (Luft) oder AC 220 V.

Spezifikationen (Metrisch / Imperial)
Saugnapf-Durchmesser: 150 mm | 6"
Betriebszuladung (WLL): 160 kg | 353 lb
Nettogewicht: 28 kg | 62 lb
Bruttogewicht: 40 kg | 88 lb
Verpackungsmaße: 1350 x 300 x 510 mm | 53" x 12" x 20"

Akku-Informationen (Hebevorrichtung)

• Stromversorgung: 12 V
• Batteriekapazität: 6,0 Ah
• Adapter/Ladegerät: DC 5V-1A (inklusive)
• Standby-Zeit: 720 Stunden
• Ladezeit: 2 Stunden; bis zu 1000 Ladezyklen
• Dauerarbeitszeit: 2,5 Stunden
• Garantie: 6 Monate

Alarm-Batterie (Steuerung)

• Typ: 3,7 V LiPo
• Kapazität: 2000 mAh
• Adapter: DC 5V-1A
• Standby-Zeit: bis zu 720 Stunden
• Ladezeit: 2 Stunden

Motorinformationen

• Vakuum-Volumenstrom: 32,5 L/min
• Motorleistung: 12 V, 4–6 A (je nach Ausführung)

Pneumatische Version

• Luftverbrauch: ca. 100 L/min
• Zuluftdruck: 6–7 bar

AC-Version (Option)

• Stromversorgung: 220 V, einphasig, 50–60 Hz

Technische Merkmale

• Modell: AVLB4
• Verwendungszweck: waagerechtes Heben von Glas, Platten, dünnen Blechen und lasergefertigten Teilen
• Aufbau: Aluminium
• Betriebsarten: Batterie (DC), Pneumatisch, AC 220 V
• Befestigung: Vakuumplatten-System mit Schiebewentil und Vacuum/Release-Bedienung
• Alarm: akustisch/visuell bei zu niedrigem Vakuum
