Vakuumheber für flache Werkstücke AVGLP8-800

für Glasplattenfür Plattenhorizontal

Allgemein

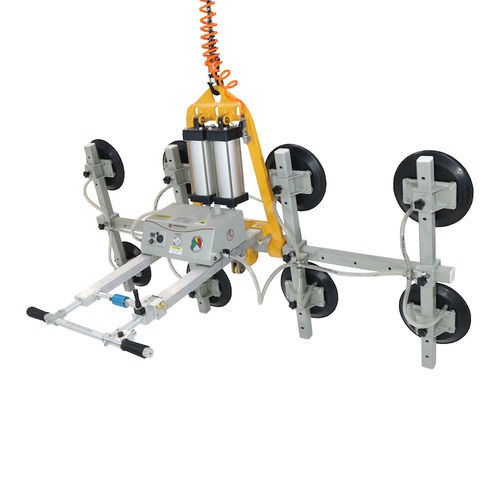

Der Vakuumheber AVGLP8-800 ist ausgelegt für das Heben großer Glas‑ und Porzellanscheiben. Er bietet pneumatisches Kippen 0–90°, automatische Vakuumnachspeisung und eine unabhängige akustische/optische Alarmanlage für sicheres Heben und Positionieren, z. B. bei Fassadenarbeiten.

Eigenschaften

• Pneumatisches Kippen vertikal‑horizontal von 0 bis 90°.
• Automatisches Nachpumpen / Edelstahl‑Vakuumbehälter zur sicheren Kompensation bei Pumpenausfall.
• Unabhängiges akustisches und optisches Warnsystem, betrieben von einer wiederaufladbaren Batterie.
• An‑/Aus‑Schiebeventil zur Aufnahme/Freisetzung des Materials mit integriertem Bedienelement.

Spezifikationen
Modell: AVGLP8-800
Anzahl Saugnäpfe: 8
Saugnapf‑Durchmesser (Dichtung zu Dichtung): 300 mm (11,8")
Betriebslastgrenze: Vertikal 400 kg; Horizontal 800 kg
Nettogewicht: 108 kg (238 lb)
Bruttogewicht: 135 kg (298 lb)
Verpackungsmaße: L 2050 x B 430 x H 960 mm (80,7" x 17" x 37,8")

Batterieinformationen
Batteriecode: GBA 12V 2.0Ah Bosch
Batterietyp: Lithium‑ION
Spannung: 12 V
Kapazität: 2,0 Ah
Menge: 1
Dauerbetriebszeit (drucksparender Modus): 2 Stunden
Arbeitszeit (drucksparender Modus): 6 Stunden
Dauerbetriebszeit (nur akustischer Alarm): 120 Stunden
Arbeitszeit (nur akustischer Alarm): 360 Stunden

Batterieladegerät
Ladegerätcode: GAL 12V-40 Bosch
Eingangsspannung: 220–240 VAC
Ausgangsspannung: 12 V
Ausgangsstrom: 4,0 A
Menge: 1
Volle Ladezeit: 0,5 Stunde
Gewicht Ladegerät: 460 g

Anforderung an Druckluft
Luftverbrauch: 180 L/min
Versorgungs‑Luftdruck: 5 bar (72 psi)

Charakteristiken / Technische Spezifikationen

• Anwendung: Heben und Kippen großer Glasscheiben und Porzellanplatten.
• Kippmechanismus: Pneumatikzylinder 0–90° (vertikal ↔ horizontal).
• Sicherheit: Vakuumbehälter / automatisches Nachpumpen als Backup bei Vakuumverlust.
• Alarm: unabhängiges akustisches und optisches System mit wiederaufladbarer Batterie.
• Bedienung: Integrierter Griff mit Schiebeventil für Aufnahme/Freisetzung.
• Saugnäpfe: 8 Stück, Ø 300 mm (Dichtung zu Dichtung).
• Betriebslasten: 400 kg vertikal / 800 kg horizontal.
• Batterie: GBA 12V 2.0Ah Bosch (Li‑ION); Ladegerät: GAL 12V‑40 Bosch.
• Druckluft: 180 L/min bei 5 bar.
