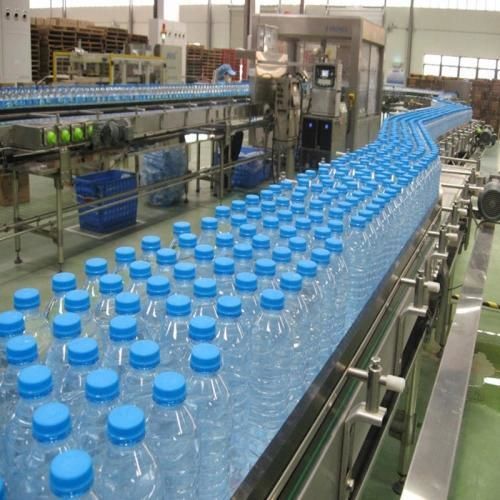

Flaschen-Spül, -Füll und -Verschließmaschine / für Flaschen YG series

für Flaschenfür PET-FlaschenSprüh

Übersicht
Diese Serie von Flaschenabfüllmaschinen ist für kleine bis mittlere Produktionslinien der Flaschenwasserherstellung ausgelegt. Die 3-in-1 Monoblock-Konfiguration (Spülen-Füllen-Verschließen) integriert Spülung, präzise Füllmengen und Verschließtechnik, um Platzbedarf und Bedienaufwand zu reduzieren.

Einsatzbereiche

• Kleine Trinkwasserbetriebe: Abfüllung von gereinigtem Wasser, Mineralwasser oder Quellwasser.
• Getränkeverarbeitende Werkstätten: Verarbeitung von stillem Wasser, aromatisierten Flüssigkeiten oder saftähnlichen Getränken ohne Fruchtfleisch.
• Studios für individuelle Etikettierung: Herstellung gebrandeter Flaschen für Hotels, Veranstaltungen und Büros.

Funktionsweise (3-in-1 Monoblock)

• Spülen: Hochdruckdüsen zerstäuben aseptisches Wasser in umgedrehte Flaschen zur Entfernung von Staub und Partikeln.
• Füllen: Präzisionsventile dosieren das genaue Volumen in jede Flasche, um Spritzer und Überfüllung zu minimieren.
• Verschließen: Magnet- oder mechanische Köpfe setzen und ziehen Verschlüsse fest, um die Dichtheit zu gewährleisten und Lufteintrag zu begrenzen.

Produktparameter (Tabelle)
Modell | YG8-8-3 | YG14-12-4 | YG18-18-6 | YG24-24-6 | YG32-32-8 | YG40-40-10
Kapazität (für 500ml) | 2000 | 3000-4000 | 6000-8000 | 8000-12000 | 13000-15000 | 16000-18000
Geeignete Flaschenformen | PET rund oder quadratisch ( gilt für alle Modelle )
Flaschendurchmesser (mm) | Dia50-Dia115 ( gilt für alle Modelle )
Flaschenhöhe (mm) | 160-320 ( gilt für alle Modelle )
Kompressorluft | 0.3-0.7 MPa ( gilt für alle Modelle )
Waschmittel | Aseptisches Wasser ( gilt für alle Modelle )
Spüldruck | >0.06 MPa <0.2 MPa ( gilt für alle Modelle )
Anwendung | Kleine und mittlere Abfüllanlagen für Trinkwasser, Getränkewerkstätten, Produktion von Flaschen mit individuellem Etikett
Gesamtleistung (KW) | 4.4 kW (YG8-8-3, YG14-12-4, YG18-18-6) / 5.2 kW (YG24-24-6) / 6.2 kW (YG32-32-8) / 7.8 kW (YG40-40-10)
Abmessungen (L*W) | 2.3*1.9m (YG8-8-3) / 2.5*1.9m (YG14-12-4) / 2.8*2.15m (YG18-18-6) / 3.1*2.5m (YG24-24-6) / 3.8*2.8m (YG32-32-8) / 4.5*3.3m (YG40-40-10)
Höhe | 2.3m (YG8-8-3) / 2.5m (andere außer YG40 mit 2.6m)
Gewicht (kg) | 2500kg (YG8-8-3) / 3200kg (YG14-12-4) / 4000kg (YG18-18-6) / 4500kg (YG24-24-6) / 6500kg (YG32-32-8) / 8000kg (YG40-40-10)

Merkmale / technische Spezifikationen

• Verfügbare Modelle: YG8-8-3; YG14-12-4; YG18-18-6; YG24-24-6; YG32-32-8; YG40-40-10.
• Produktionsleistung (500ml): von 2.000 bis 18.000 Flaschen/Stunde je nach Modell.
• Geeignete Flaschenmaterialien und -formen: PET, rund oder quadratisch.
• Größenbereich: Durchmesser Dia50–Dia115 mm; Höhe 160–320 mm.
• Luftversorgung: Kompressor 0.3–0.7 MPa; Spüldruck >0.06 MPa und <0.2 MPa.
• Waschmittel: Aseptisches Wasser empfohlen.
• Gesamtstromaufnahme: von 4.4 kW bis 7.8 kW je nach Modell.
• Stellfläche und Installationsfläche: Abmessungen variieren je nach Modell (siehe Tabelle oben).
• Typische Anwendung: Kleine und mittlere Abfüllanlagen, Getränkewerkstätten, Produktion von Flaschen mit individuellem Etikett.
• Konstruktionshinweis: Kleine/mittlere Linien nutzen häufig einen 3-in-1 Monoblock (Spülen-Füllen-Verschließen) für Kompaktheit und Bedienerfreundlichkeit.
