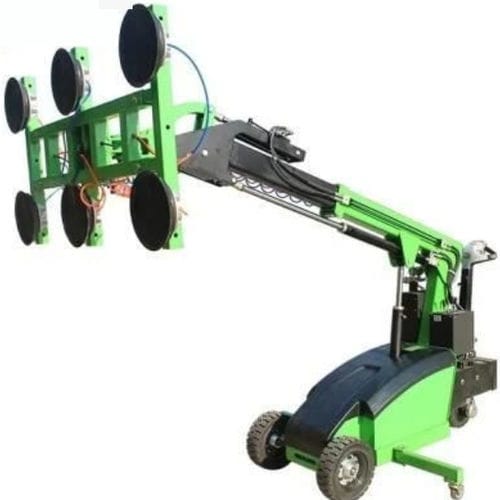

Vakuumheber für Bleche YG-LD series

für Glasplattenfür flache Werkstückefür Holzplatten

Übersicht
Die YG-LD Serie ist ein mobiler Vakuum-Glasheber für die Handhabung und Montage von Verglasungen, Stein, Marmor und Fassaden. Monolithischer, eingefasster Aluminiumdruckguss-Körper für Korrosionsschutz und Stabilität. Verfügbare Modelle decken Tragfähigkeiten von 300 kg bis 800 kg ab und reduzieren den Arbeitsaufwand bei gleichzeitiger Erhöhung von Sicherheit und Produktivität auf der Baustelle.

Kerntechnische Vorteile

• Doppelkreislauf-Vakuumsystem mit Gleichstromantrieb und integriertem Vakuum-Speicher, um im Falle eines Stromausfalls das Vakuum für sichere Nothaltefähigkeit zu bewahren.
• Importierte Silikon-Saugglocken (Ø300 mm) mit starker Haftung und Alterungsbeständigkeit bei unterschiedlichen Witterungsbedingungen.
• Intelligente Griffsteuerung mit Echtzeit-Anzeige von Hauptstrom und Batteriestand zur Information des Bedieners.
• Hohe Flexibilität: Saugrahmen mit 360°-Rotation und 180° seitlicher Neigung; verstärkter Teleskoparm zur Handhabung komplexer Winkel.

Anwendungen / Einsatzbereiche

• Hochhaus-Fassaden: präzise Montage großer Einscheibensicherheitsgläser in der Höhe.
• Handhabung schwerer Steine: Transport und Positionierung von Granit, Marmor und anderen dichten Materialien.
• Industrielle Werkstätten: internes Wenden und Bewegen von flachen Platten (Stahl, Aluminium).
• Innenausbau: elektrische Fahrfunktion und kompakte Bauweise ermöglichen die Montage großer Spiegel in engen Innenräumen.

Parameter der Maschine
Model Type: YG-LD-300 / YG-LD-400 / YG-LD-500 / YG-LD-600 / YG-LD-800
Load Capacity: 300kg(retract)/150kg(extend) / 400kg(retract)/200kg(extend) / 500kg(retract)/250kg(extend) / 600kg(retract)/300kg(extend) / 800kg(retract)/400kg(extend)
Lifting Height: 3500mm / 3500mm / 3700mm / 3700mm / 4500mm
QTY of Suction Cap: 4pcs / 4pcs / 6pcs / 6pcs / 8pcs
Rubber Suction Cap Diameter: Ø300mm / Ø300mm / Ø300mm / Ø300mm / Ø300mm
Maintenance-free Battery: 2x12V/80AH / 2x12V/100AH / 2x12V/120AH / 2x12V/120AH / 2x12V/120AH
Battery Charger: Smart Charger (all models)
Drive Motor: 24V/1200W (all models)
Lifting Motor: 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/12L
Chassis L*W: 2660*810mm / 2660*810mm / 2800*810mm / 2800*810mm / 2800*810mm
Driving Wheel: Ø250x80mm / Ø250x80mm / Ø300x100mm / Ø300x100mm / Ø300x125mm
Packing Size (mm): 2560*1030*1700 / 2560*1030*1700 / 2580*1050*1700 / 2580*1050*1700 / 3000*1250*2300
N.W/G.W: 1100/1150kg / 1280/1330kg / 1300/1350kg / 1400/1450kg / 1600/1650kg
Loading Qty: 1x20GP/40GP: 6SETS/12SETS
Movement (Automatic - 4 kinds): 1. Saugrahmen kippt elektrisch 180°. 2. Stützplatte fährt automatisch ein. 3. Hydraulikarm hebt elektrisch. 4. Basis der Maschine verschiebt sich horizontal 100–150 mm.
Movement (Manual - 2 kinds): 1. Manuelle Rotation des Saugträgers 90° (elektrische Option verfügbar). 2. Manuelle Rotation des Saugträgers 360° (elektrische Option verfügbar).
Usages (summary): Hauptsächlich verwendet für Handhabung, Transport und Montage von Materialien wie Glas, Marmor, Holz, Metallplatten usw.

Technische Daten

• Serie: YG-LD (Modelle: YG-LD-300, YG-LD-400, YG-LD-500, YG-LD-600, YG-LD-800)
• Tragfähigkeit pro Modell: 300 kg bis 800 kg (retract/extend Werte wie angegeben)
• Hubhöhe: 3500 mm bis 4500 mm abhängig vom Modell
• Saugglocken: Ø300 mm Silikon-Saugglocken mit unabhängigen Vakuumregelventilen pro Saugglocke
• Batterie: wartungsfreie Blei-Säure-Batterien mit intelligentem Ladegerät
• Antriebe: Fahrmotor 24V/1200W; Hubmotor 24V/2000W (modellabhängig)
• Chassis- und Radgrößen variieren je Modell; Verpackungsmaße und Gewichte pro Modell angegeben
• Bewegungsmodi: mehrere automatische Funktionen und manuelle Rotationsoptionen (90°/360°)
• Hauptanwendungen: Fassadenmontage, Handhabung schwerer Steine, industrielle Plattenhandhabung, Innenmontagearbeiten
