Superlumineszenz-Lichtquelle

NahinfrarotNIRBreitband

Produktbeschreibung

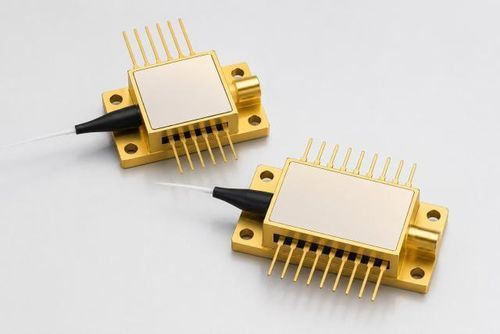

Das Butterfly-Device SLD (Superluminescent Diode) von YOEC in 1310 nm und 1550 nm ist eine breitbandige Lichtquelle, entwickelt für Faseroptik-Gyroskope, faseroptische Sensorsysteme, optische Kohärenztomographie (OCT) und Prüfungen in der optischen Kommunikation. Basierend auf InP-Halbleitertechnologie bietet das Bauteil hohe optische Ausgangsleistung, breite spektrale Bandbreite, niedrigen spektralen Ripple und zuverlässige Leistung. Der integrierte Thermoelektrische Kühler (TEC) und das hermetisch verschlossene Butterfly-Gehäuse ermöglichen stabilen Betrieb in industriellen und luftfahrttechnischen Umgebungen.

Anwendungen

• Faseroptisches Gyroskop (FOG): stabile Broadband-Quelle für hochpräzise Trägheitsnavigationssysteme.
• Faseroptische Sensoren: geeignet für interferometrische Messungen, verteilte Sensorik und Präzisionsmesssysteme.
• Optische Kohärenztomographie (OCT): breites Spektrum für verbesserte axiale Auflösung in der Bildgebung.
• Optische Prüf- & Messverfahren: Charakterisierung optischer Komponenten und Tests von Kommunikationssystemen.
• Optische Kommunikationssysteme: Broadband-Quelle für Laborprüfungen und spezielle Kommunikationsanwendungen.

Eigenschaften

• Optische Ausgangsleistung bis zu 15 mW
• Breitbandspektrum mit geringer Kohärenz
• Niedriger spektraler Ripple (≤0.2 dB)
• Eingebauter TEC für Wellenlängen- und Leistungsstabilität
• Hermetisch verschlossenes Butterfly-Gehäuse
• Erhältlich mit polarisationserhaltender (PM) oder einkerniger Faser
• Gehäuseoptionen: 8‑Pin und 14‑Pin
• Hohe Zuverlässigkeit und lange Betriebslebensdauer

Technische Daten

• Betriebswellenlänge: 1310 nm / 1550 nm
• Optische Ausgangsleistung: 5–15 mW
• Spektrale Bandbreite (FWHM): 30–40 nm
• Spektraler Ripple: ≤0.2 dB
• Vorwärtsspannung: 1.2 V
• Polarisationsexinktionsverhältnis: ≤1.0 dB
• Tracking-Fehler: ±1.0 dB
• Betriebstemperatur: -40°C bis +70°C
• Lagertemperatur: -55°C bis +80°C
• TEC-Spannung: 3.0 V
• TEC-Strom: 1.5 A
• Gehäuseoptionen: Hermetisches Butterfly 8‑Pin; Hermetisches Butterfly 14‑Pin
• Faserausgangsoptionen: Einkernfaser; Polarisationserhaltende (PM) Faser
• Maßgeschneiderte Konfigurationen verfügbar: Wellenlänge, Ausgangsleistung, Fasertyp und Steckverbinder
