Glasfaser-Array

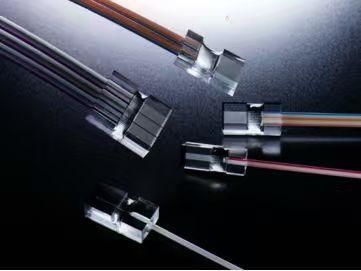

Das Polarisations-erhaltende Faserarray (PM) ist ein optisches Gerät, das PM-Fasern präzise auf einem Substrat mit V-Nut-Strukturen anordnet und fixiert. Es erhält den Polarisationszustand des Lichts, was es in hochpräzisen optischen Kommunikations- und Sensoranwendungen weit verbreitet macht. Das V-Nut-Design gewährleistet eine genaue Ausrichtung und stabile Polarisation, mit einem typischen Löschverhältnis von mehr als 20 dB (@1550 nm). Der Polierwinkel der Stirnfläche kann angepasst werden, um optische Reflexionen zu minimieren und den Einfügeverlust zu reduzieren (≤0,3 dB). - Anwendungen: - Optische Kommunikation: Wird in kohärenter optischer Kommunikation, CPO, 5G/6G-Netzwerken und Datenzentrum-Verbindungen verwendet und unterstützt Hochgeschwindigkeits-Parallelübertragungen (z.B. 100G PSM4-Module). - LiDAR: Verbessert das Signal-Rausch-Verhältnis von 1550 nm faserbasierten LiDAR-Systemen und erhöht die Genauigkeit des autonomen Fahrens. - Faseroptisches Gyroskop (FOG): Dient als Schlüsselkomponente, die die Bias-Stabilität und Messgenauigkeit direkt beeinflusst. - Optische Sensoren: Eingesetzt in der Umweltüberwachung, im intelligenten Transport und in anderen Szenarien, die eine stabile Polarisationskontrolle erfordern. - Merkmale: - Polarisationsstabilität: Durch Nutzung von Doppelbrechung und asymmetrischem Strukturdesign erreicht das PM-Array ein Löschverhältnis von ≥20 dB, eine Polarisationsachsenabweichung innerhalb von ±3° und entspricht den Telcordia GR-1221-CORE-Zuverlässigkeitsstandards. - Stirnflächenbearbeitung und -politur: Unterstützt mehrere Polierwinkel (0°, 8°, 42,5°, 45°) mit Ebenheitsfehler <200 nm und Vorsprung <200 nm, anpassbar an verschiedene optische Modulanforderungen. Technische Spezifikationen / Merkmale: - V-Nut-Struktur für präzise Faserausrichtung - Anpassbare Polierwinkel der Stirnfläche - Löschverhältnis ≥20 dB (@1550 nm) - Einfügeverlust ≤0,3 dB - Rückflussdämpfung ≥50 dB - Betriebstemperatur: -5 ~ 70℃ - Lagertemperatur: -40 ~ 85℃ - Maximale optische Leistung: 1W - Verfügbar in mehreren Kanal-Konfigurationen (1CH, 2CH, 4CH, 8CH, 16CH, 24CH) - Faserabstand: 127 μm, 250 μm oder andere - Kernabstandsgenauigkeit: ≤0,5 μm - Fasertyp: PM-Faser 1310, 1550 nm
