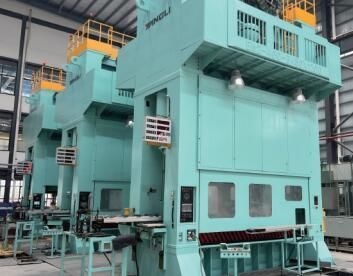

Mechanische Presse EMZiehTiefziehBlech
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Betätigung
- mechanisch
- Funktion
- Zieh, Tiefzieh
- Anwendung
- Blech, für Aluminium
- Struktur
- Exzenter
- Weitere Eigenschaften
- vertikal, Hochgeschwindigkeit, Transfer, mit frontaler Be- und Entladung, Hochpräzision
- Kraft
3.150 kN, 4.000 kN, 5.000 kN, 6.000 kN
- Öffnungsweite
800 mm, 850 mm, 900 mm, 1.000 mm
(31 in, 33 in, 35 in, 39 in)- Hub
500 mm, 600 mm, 700 mm, 800 mm
(19,685 in, 23,622 in, 27,559 in, 31,496 in)- Leistung der Hydraulikpumpe
Max: 110 kW
Min: 55 kW
Beschreibung
Produktname
Hauptmerkmale
Technische Spezifikationen
Anwendungen & kompatible Teile
Dokumentation & Seitenabschnitte
Hersteller / Kategorie
- EM‑Serie geschlossene Zwei‑Punkt‑Multistations‑Transferziehpresse (hochkraftausführung)
Hauptmerkmale
- Vertikal montierte Spindelwelle mit beidseitigem Exzentergetriebe; Leerlaufrad eingesetzt; großer Schritt am Kraftpunkt der Verbindungsstange für höhere Biegefestigkeit unter Last.
- Erhöhte Festigkeit der beanspruchten Bauteile im Vergleich zu Kurbelwellpressen; widersteht Kurbelwellenverformung.
- Genauigkeitsstandard: JIS‑1.
- Dreiteiliger separater Rahmen; Spindelstangen auf 1,5× Nennkraft vorgespannt; Rahmensteifigkeit: 1/8000.
- Getrennte Trockenkuplung mit hohem Drehmoment; achtflächig verlängerter Führungsschuh für hohe Präzision.
- Für hohe Betriebsdrehzahlen ausgelegt; frontseitig bewegliche Tür; untere Ölauffangwanne.
Technische Spezifikationen
- Antrieb: vertikal montierte Spindelwelle, beidseitiger Exzenterzahnantrieb.
- Übertragung: Leerlaufrad; großer Schritt am Kraftpunkt der Verbindungsstange.
- Aufbau: dreiteiliges getrenntes Rahmendesign; verstärkte, beanspruchte Teile gegenüber Kurbelpressen.
- Genauigkeit: entspricht JIS‑1‑Standard.
- Rahmen & Befestigung: Zugstangen vorgespannt auf 1,5× Nennkraft; Rahmensteifigkeit 1/8000.
- Kupplung & Führung: getrennte Trockenkuplung (hohes Drehmoment); achtflächig verlängerter Führungsbereich für Präzision.
- Betrieb: für hohe Geschwindigkeit geeignet; frontseitige Zugangstür; untere Ölauffangwanne.
Anwendungen & kompatible Teile
- Geeignet für Tiefziehen und Transferumformung von Batteriegehäusen und ähnlichen tiefgezogenen Bauteilen.
- Beispiel kompatibler Forsquare‑Aluminiumgehäuse: 71173203, 33262101, 66220112.
Dokumentation & Seitenabschnitte
- Seitenabschnitte: Produktvorstellung, technische Parameter, Downloads (Downloadbereich vorhanden; kein PDF auf der Seite gefunden), zugehörige Fälle.
- Produktbilder: Hauptbild: 12f0649be5b35f0e377689ed7aa20c85.jpg; Zusatzbilder: 61e27738bb730204b1a27e8c2d840b35.jpg, 0d9ceac591f914cb6e27812173093b73.jpg.
Hersteller / Kategorie
- Kategorie: Spezialpresse für Batteriegehäuse
- Marke: 扬力集团股份有限公司
