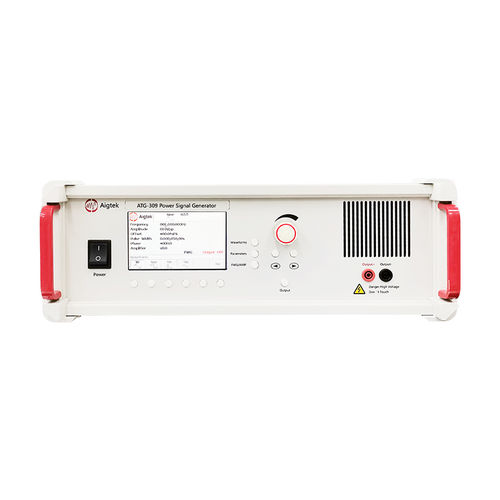

Signal-Generator ATG-309B

Impulsmit integrierter AnzeigefunktionEinkanal

Einkanalig Kann Sinus-, Rechteck-, Dreieck- und Pulswellen ausgeben Eingebauter/externer Signaleingang Ausgangsamplitude: 0-90Vp-p (±45Vp) Maximaler Ausgangsstrom: 18Ap Bandbreite（-3dB） DC~30kHz Der ATG-309 ist ein idealer Leistungssignalgenerator, der Sinus-, Rechteck-, Dreieck- und Pulswellen ausgeben kann. Maximale Ausgangsspannung 90Vp-p (±45V), Ausgangsspitzenstrom 18Ap. Maximale Ausgangsleistung 810Wp, Das Eingangssignal kann eingebaute Signalquelle und externe Siganlquelle sein, um eine perfekte Signalverstärkung zu realisieren. Eingang Die Eingangsseite des externen Signals ist eine BNC-Schnittstelle. Während des eingebauten Signaleingangs ist es der Modus des Leistungssignalgenerators, stellen Sie einfach die Parameter wie Wellenform, Frequenz und Spannung ein; wenn das Signal extern zugegriffen wird, ist es der Verstärkermodus, der Eingangswiderstand ist 5kΩ, der Ausgangswiderstand kann geschaltet werden, und das Signal kann durch die Regulierung der Spannungsverstärkung verstärkt werden. Ausgang Die Ausgangsschnittstelle ist eine Bananenbuchse; die Ausgangsspannung beträgt 0-90Vp-p (±45Vp); der maximale Ausgangsstrom beträgt 18Ap. LCD-Anzeigen LCD-Bedienfeld zur dynamischen Anzeige des Gerätezustands und der Parameter, die interaktive Schnittstelle ist auf einen Blick klar, übersichtlich und leicht zu verstehen. Spannungsverstärkung Verstärkermodus für externes Eingangssignal, die Spannungsverstärkung ist 0-30 mal (1step) digital steuerbar und variabel. Gain auf dem LCD angezeigt werden, um die erforderliche Spannung schnell angepasst werden. Überwachen 1/100 Überwachung: Die Portspannung beträgt 1/100 des Ausgangsportes, der Überwachungsport ist ein BNC-Anschluss, der mit einem Oszilloskop zur Überwachung der Ausgangsspannung in Echtzeit verbunden werden kann.
