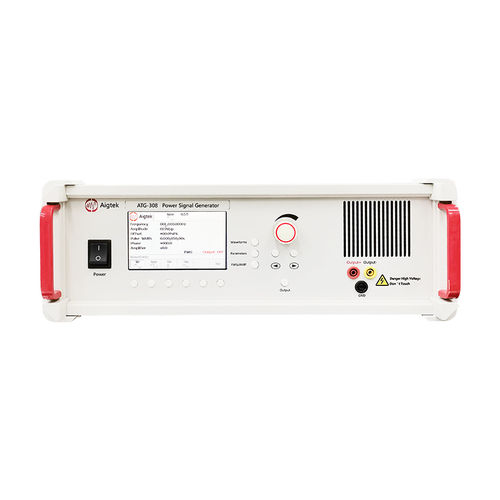

Signal-Generator ATG-308

Impulsmit integrierter Anzeigefunktion

Es kann Sinuswelle, Rechteckwelle, Dreieckswelle und Pulswelle ausgeben Das Eingangssignal kann integriert oder extern sein Ausgangsamplitude: 0-180Vp-p (±90Vp) Maximaler Ausgangsstrom: 8Ap Bandbreite（-3dB） DC~30kHz ATG-308 ist ein idealer Leistungssignalgenerator, der Sinus-, Rechteck-, Dreieck- und Pulswellen ausgeben kann. Maximale Ausgangsspannung 180Vp-p (±90V), Ausgangsspitzenstrom 8Ap. Maximale Ausgangsleistung 720Wp, Das Eingangssignal kann integrierte Signalquelle und externe Signalquelle sein, um perfekte Signalverstärkung zu realisieren. Eingang Die Eingangsseite des externen Signals ist eine BNC-Schnittstelle. Während des Signals eingebauten Eingang, ist es der Modus der Leistungssignalgenerator, stellen Sie einfach die Parameter wie Wellenform, Frequenz und Spannung; wenn das Signal extern zugegriffen wird, ist es der Verstärkermodus, der Eingangswiderstand ist 5kΩ, der Ausgangswiderstand kann geschaltet werden, und das Signal kann durch die Regulierung der Spannungsverstärkung verstärkt werden. Ausgang Die Ausgangsschnittstelle ist eine Bananenbuchse; die Ausgangsspannung beträgt 0-180Vp-p (±90Vp); der maximale Ausgangsstrom beträgt 8Ap. LCD-Anzeigen LCD-Bedienfeld zur dynamischen Anzeige des Gerätezustands und der Parameter, die interaktive Schnittstelle ist auf einen Blick klar, übersichtlich und leicht zu verstehen. Spannungsverstärkung Verstärkermodus für externes Eingangssignal, die Spannungsverstärkung ist 0-30 mal (1step) digital steuerbar und variabel. Gain auf dem LCD angezeigt werden, um die erforderliche Spannung schnell angepasst werden. Überwachen 1/100 Überwachung: Die Portspannung beträgt 1/100 des Ausgangsportes, der Überwachungsport ist ein BNC-Anschluss, der mit einem Oszilloskop zur Überwachung der Ausgangsspannung in Echtzeit verbunden werden kann.
