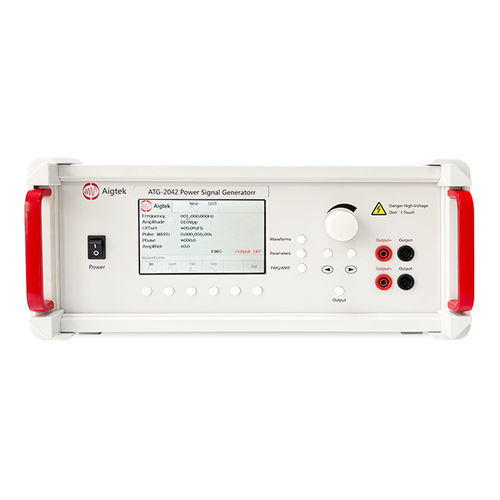

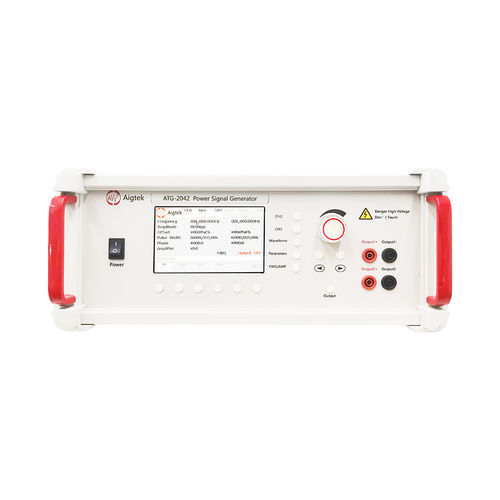

Signal-Generator ATG-2042

ImpulsSpannungFrequenz

Der ATG-2042 ist ein idealer Zweikanal-Leistungssignalgenerator, der Sinus-, Rechteck-, Dreieck- und Pulswellen ausgeben kann. Der Kunde kann den integrierten oder externen Signaleingang je nach Einsatzbedingungen wählen. Maximale Ausgangsspannung 400Vp-p (±200Vp); treiben Hochspannungslast. Digitale Steuerung und variable Spannungsverstärkung, eine Taste, um die allgemeine Einstellung zu speichern, bequem und übersichtlich Betrieb. Eingang Das Eingangsende des externen Signals ist eine BNC-Schnittstelle. Während des Signals eingebauten Eingang, ist es der Modus der Leistungssignalgenerator, stellen Sie einfach die Parameter wie Wellenform, Frequenz und Spannung; wenn das Signal extern zugegriffen wird, ist es der Verstärkermodus, der Eingangswiderstand ist 5kΩ, der Ausgangswiderstand kann geschaltet werden, und das Signal kann durch die Regulierung der Spannungsverstärkung verstärkt werden. Ausgang Die Ausgangsschnittstelle ist eine Bananenbuchse; die Ausgangsspannung beträgt 0-400Vp-p (±200Vp); der maximale Ausgangsstrom beträgt 100mAp. LCD-Anzeigen LCD-Bedienfeld zur dynamischen Anzeige des Gerätezustands und der Parameter, die interaktive Schnittstelle ist auf einen Blick klar, übersichtlich und leicht zu verstehen. Spannungsverstärkung Verstärkermodus für externes Eingangssignal, Spannungsverstärkung ist 0-60 mal (1step) digital-steuerbar und variabel. Gain auf dem LCD angezeigt werden, um die erforderliche Spannung schnell angepasst werden. Überwachen 1/100 Überwachung: Die Portspannung beträgt 1/100 des Ausgangsportes, der Überwachungsport ist ein BNC-Anschluss, der mit einem Oszilloskop zur Überwachung der Ausgangsspannung in Echtzeit verbunden werden kann.
