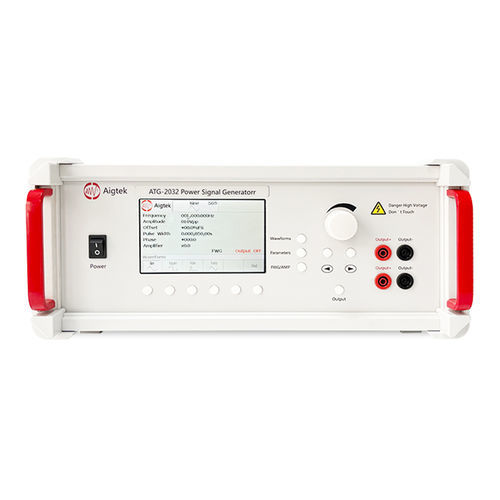

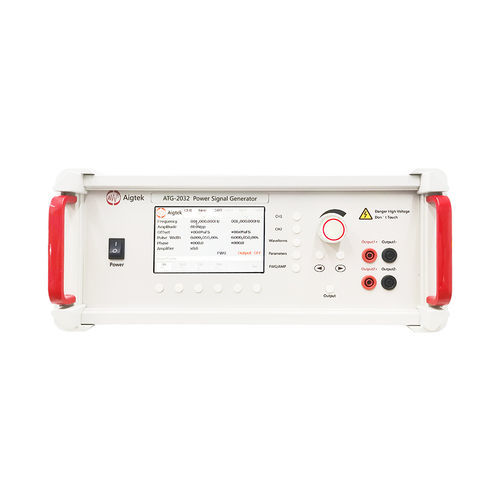

Signal-Generator ATG-2032

ImpulsHochspannungmit integrierter Anzeigefunktion

ATG-2032 ist ein idealer Zweikanal-Leistungssignalgenerator, der Sinus-, Rechteck-, Dreieck- und Impulswellen ausgeben kann. Der Kunde kann den integrierten oder externen Signaleingang je nach Einsatzbedingungen wählen. Maximale Ausgangsspannung 300Vp-p (±150Vp); treiben Sie Hochspannungslast. Digitale Steuerung und variable Spannungsverstärkung, eine Taste, um die allgemeine Einstellung zu speichern, bequem und übersichtlich Betrieb. Eingang Das Eingangsende des externen Signals ist eine BNC-Schnittstelle. Während das Signal eingebauten Eingang, ist es der Modus der Leistungssignalgenerator, nur die Parameter wie Wellenform, Frequenz und Spannung eingestellt; wenn das Signal extern zugegriffen wird, ist es der Verstärkermodus, der Eingangswiderstand ist 5kΩ, kann der Ausgangswiderstand geschaltet werden, und das Signal kann durch die Regulierung der Spannungsverstärkung verstärkt werden. Ausgang Die Ausgangsschnittstelle ist eine Bananenbuchse; die Ausgangsspannung beträgt 0-300Vp-p (±150Vp); der maximale Ausgangsstrom beträgt 120mAp. LCD-Anzeigen LCD-Bedienfeld zur dynamischen Anzeige des Gerätezustands und der Parameter, die interaktive Schnittstelle ist auf einen Blick klar, übersichtlich und leicht zu verstehen. Spannungsverstärkung Verstärkermodus für externes Eingangssignal, Spannungsverstärkung ist 0-50 mal (1step) Digital-Steuerung und variabel. Gain auf LCD angezeigt werden, um die erforderliche Spannung schnell angepasst werden. Überwachen 1/100 Überwachung: Die Portspannung beträgt 1/100 des Ausgangsportes, der Überwachungsport ist ein BNC-Anschluss, der mit einem Oszilloskop zur Überwachung der Ausgangsspannung in Echtzeit verbunden werden kann.
