Hydraulikrohr

für ÖlPneumatikKunststoff

Produktübersicht

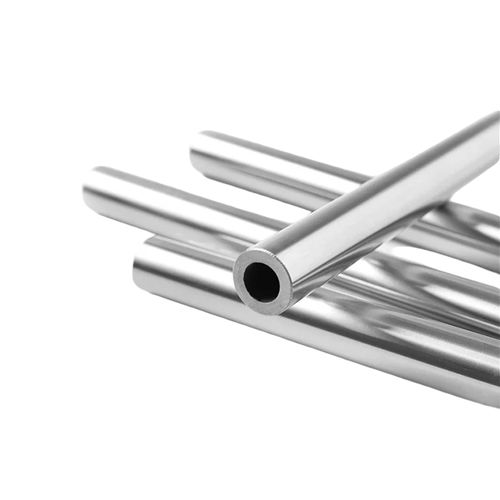

Die hohle, verchromte Kolbenstange aus 20MnV6-Stahl verbindet hohe Zugfestigkeit und gute Zerspanbarkeit mit einem gewichtssparenden Hohlprofil. Der Innendurchmesser (ID) wird ohne Honen geliefert (Bohrungszustand), daher eignet sich das Produkt für nicht dichte Innenanwendungen oder Fälle, in denen die Innenoberfläche nicht kritisch ist. Typischer Außendurchmesserbereich 25–250 mm, Standardlängen bis 6 m (kundenspezifische Längen bis 15 m möglich).

Modell / Basisdaten

• Modell: Hollow Chrome Plated Rod
• Brand: EAST AI
• Material: 20MnV6-Stahl
• Außendurchmesser: 25–250 mm
• Länge: bis 6 m (kundenspezifisch; Maximalfähigkeit 15 m)
• Anwendung: Kolbenstangen für Hydraulikzylinder, Linearschaft, Industriemaschinen

Chemische Zusammensetzung von 20MnV6
Element | Anteil (%)
Kohlenstoff (C) | 0,17–0,23
Mangan (Mn) | 1,30–1,70
Silizium (Si) | 0,10–0,35
Vanadium (V) | 0,07–0,12
Schwefel (S) | ≤ 0,035
Phosphor (P) | ≤ 0,035

Hauptmerkmale

• Hohe Zugfestigkeit — geeignet für mittlere bis schwere Hydraulikanwendungen
• Gute Zerspanbarkeit — geeignet für Drehen, Gewinden und Bohren
• Gewichtsoptimiertes Design — Hohlkern reduziert Masse bei Erhalt der Steifigkeit
• Hartchrom-Beschichtung — typische Schichtstärke 20–30 μm für Verschleiß- und Korrosionsschutz
• Glatte Außenoberfläche — Ra ≤ 0,2 μm nach Polieren
• Geradheit — ≤ 0,2 mm/m
• Anpassbare Toleranzen — ID/OD nach Zeichnung (z. B. f7 / g6)

Spezifikationen
Material | 20MnV6
Oberflächenbehandlung | Hartchrom-Beschichtung
Chromschichtdicke | 20–30 μm
Oberflächenhärte | ≥ 850 HV
Rauheit | Ra ≤ 0,2 μm
Geradheit | ≤ 0,2 mm/m
ID-Zustand | Nicht gehont (Bohrungszustand)
Außendurchmesser | 25 mm – 250 mm
Länge | Bis 6 m (typisch); bis 15 m auf Anfrage
Toleranzbeispiele | f7 / f8 / g6
Typische Anwendungen | Kolbenstangen, Linearschaft, Automatisierungstechnik


Fertigungsprozess

• Materialauswahl — zertifizierte 20MnV6-Rohlinge mit kontrollierter Chemie
• Bohrung / Aufbohren — Tieflochbohren oder Trepanation zur Herstellung des Hohlraums
• Wärmebehandlung — Normalisieren und Anlassen zur Erzielung von Festigkeit und Zähigkeit
• Präzisionsdrehen & Schleifen — außenmaßliche und oberflächenmäßige Genauigkeit
• Hartchrom-Beschichtung — gleichmäßiger Auftrag zur Verschleißfestigkeit
• Polieren — Außenoberfläche Ra ≤ 0,2 μm
• Endprüfung — Härte-, Rauigkeits-, Geradheits- und Schichtdickenprüfungen gemäß ISO9001

Anwendungen

• Hydraulik- und Pneumatikzylinder
• Förder- und Hebeausrüstung
• Land- und Baumaschinen
• Industrielle Automatisierungssysteme
• Maschinenbaukomponenten und Linearführungen
• Marine- und Offshore-Anlagen (innere ID nicht dichtend)

Verpackung & Lieferung

• Verpackung: Rostschutzöl auf der Oberfläche; Stangen in Schutzpapier eingewickelt und in Holzkisten verpackt; Kunststofffolie und Stahlpaletten verfügbar
• Lieferzeit: in der Regel 20–30 Tage nach Auftragsbestätigung (je nach Menge und Spezifikation)
• Versandarten: See-, Luft- oder multimodaler Transport
• Hauptmärkte: Europa, Russland, Südostasien, Südamerika, Naher Osten

Technische Merkmale

• Material: 20MnV6
• Modell: Hollow Chrome Plated Rod
• Oberflächenbehandlung: Hartchrom (20–30 μm)
• Oberflächenhärte: ≥ 850 HV
• Außenrauheit: Ra ≤ 0,2 μm
• Geradheit: ≤ 0,2 mm/m
• ID-Zustand: nicht gehont (Bohrungsfinish)
• Außendurchmesserbereich: 25–250 mm
• Länge: bis 6 m (kundenspezifisch bis 15 m)
• Toleranzen: Beispiele f7 / f8 / g6
