Hydraulikrohr

PneumatikStahlfür den Landwirtschaftsbedarf

Übersicht

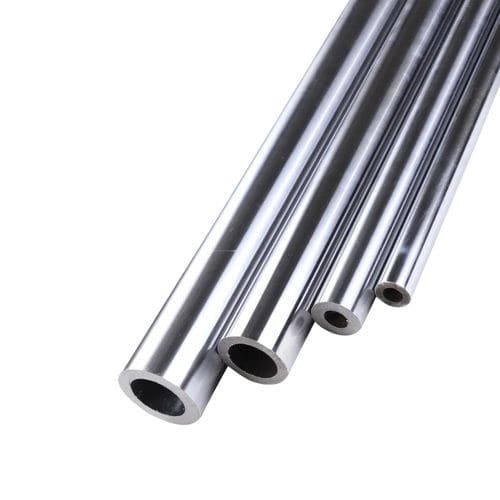

Die hohl verchromte Stange H8 aus 42CrMo4 ist eine präzisionsgefertigte Hohlwelle für hydraulische und mechanische Systeme, die Gewichtseinsparung bei hoher mechanischer Leistung erfordern. Hergestellt aus vergütetem 42CrMo4 legiertem Stahl und mit einer Hartchromschicht versehen, bietet sie verbesserten Verschleiß- und Korrosionsschutz. Die H8-Innenmaßtoleranz gewährleistet zuverlässige Passungen mit Dichtungen, Kolben und Führungsbuchsen.

Produktdetails

• Modell: Hohl verchromte Stange
• Marke: EAST AI
• Material: 42CrMo4
• Länge: Max. 15 m (Kundenlängen verfügbar)
• Innenmaßtoleranz: H8

Wesentliche technische Daten
Material: 42CrMo4 legierter Stahl (DIN EN 10083)
Wärmebehandlung: Vergütung (Abschrecken und Anlassen)
Außendurchmesser-Toleranz: ISO f7
Innendurchmesser-Toleranz: ISO H8
Chromschichtdicke: 20–30 μm
Oberflächenhärte: HRC 50–60
Oberflächenrauhigkeit: Ra ≤ 0,2 μm
Zugfestigkeit: ≥ 900 MPa
Streckgrenze: ≥ 650 MPa
Maximallänge: Bis zu 15 Meter (kundenspezifisch erhältlich)
Rundheitsabweichung: ≤ 0,02 mm

Warum die 42CrMo4 hohl verchromte Stange H8 wählen?

• Günstiges Festigkeits-Gewichts-Verhältnis durch hohles Design
• Verbesserte Ermüdungs- und Schlagfestigkeit durch Vergütung
• Hartchrom-Beschichtung zum Schutz vor Verschleiß und Korrosion
• Enge Toleranzen (AD f7 und ID H8) für zuverlässige Abdichtung und Gleitfunktion
• Vielseitig einsetzbar als hohl verchromte Welle, hohler Zylinderstift oder lineare Hohlwelle

Typische Anwendungen

• Hohlen Kolbenstangen für hydraulische und pneumatische Zylinder
• Teleskopzylinder und platzbeschränkte Zylinder
• Landwirtschafts- und Baumaschinen
• Offshore- und Marinehydraulik
• Industrielle Automatisierung und Materialhandling
• Robotik, Kranausleger und Hebebühnen

Technische Daten

• Material: 42CrMo4 legierter Stahl (DIN EN 10083)
• Wärmebehandlung: Vergütung (Abschrecken und Anlassen)
• Außendurchmesser-Toleranz: ISO f7
• Innendurchmesser-Toleranz: ISO H8
• Chromschichtdicke: 20–30 μm
• Oberflächenhärte: HRC 50–60
• Oberflächenrauhigkeit: Ra ≤ 0,2 μm
• Zugfestigkeit: ≥ 900 MPa
• Streckgrenze: ≥ 650 MPa
• Maximallänge: Bis zu 15 Meter (kundenspezifisch erhältlich)
• Rundheitsabweichung: ≤ 0,02 mm
