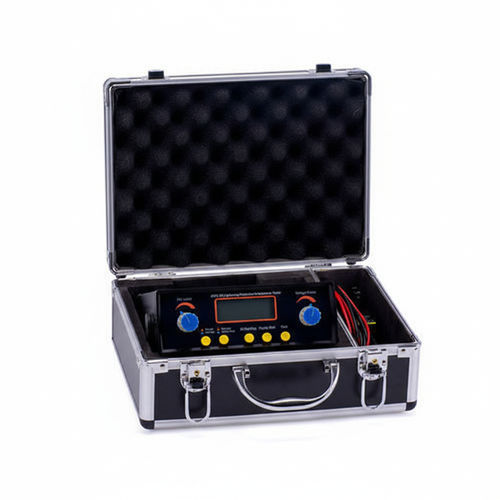

Varistor-Tester FC-2G

ÜberspannungsableiteRohrfür Varistor

Der Blitzschutzkomponententester FC-2G ist konzipiert zur Messung von DC-Parametern von Zinkoxid-Ableitern (Varistoren), Cermet-Zwei- und Drei-Elektroden-Entladungsröhren sowie anderen Überspannungsschutzkomponenten. Er kann ebenfalls als geregelte Stromversorgung und Konstantstromquelle eingesetzt werden.

Hauptmerkmale:

• Geeignet für Gleichstrom-Parameterprüfungen von ZnO-Ableitern (spannungsabhängige Widerstände), Cermet-Entladungsröhren (2/3 Elektrode), Vakuum-Blitzröhren und ähnlichen Überspannungsschutzkomponenten.
• Funktion als geregelte Stromversorgung und als Konstantstromquelle.
• HV-Kurzschlussschutz und Überstromschutz; Hochspannungs-Voreinstellung und Bereichsanpassung; HV-Selbstentladezeit < 0,5 s.
• Integrierte Selbstkalibrierungsfunktion.
• LCD-Anzeige für präzise Messwerte und zuverlässigen Betrieb.
• Voreingestellter Messbereich mit akustischem Alarm bei Überschreitung.
• Option für kontinuierliche Messung zur Massenprüfung und Produktionskontrolle.
• Einfaches Bedienfeld; leicht und tragbar (siehe Abmessungen und Gewicht).

Technische Daten:

• Spannungsabhängige Widerstandsmessung: Spannung (U1mA) Bereich 0 ~ 1999 V; Genauigkeit ≤ ±1% ±1d; Prüfbedingung: 1 mA ±5 μA.
• Leckstrom: Bereich 0 ~ 199,9 μA; Genauigkeit ≤ ±1 μA ±1d; Prüfbedingung bezogen auf 0,75 U1mA.
• Entladungsröhrenmessung: DC-Durchschlagsspannung (Vsdc) Bereich 5 ~ 1999 V; Genauigkeit ≤ ±1% ±1d; Prüfbedingung: Spannungsanstiegsrate 100 V/s ±10%.
• Isolationswiderstand: bis zu 6 MΩ (bei 500 V gemessen).
• Spannungsfestigkeit: AC 1,5 kV, 50 Hz, 1 min.
• Betriebsbedingungen: Temperatur 0 ~ +40 °C; Luftfeuchte ≤ 85% r.F.
• Lagerbedingungen: Temperatur -10 °C ~ +50 °C.
• Leistungsaufnahme: 8 W.
• Abmessungen: 208 mm × 190 mm × 78 mm.
• Gewicht: ≤ 1 kg.
• Aliase: Lightning Protection Components Meter; Lightning Protection Meter.
