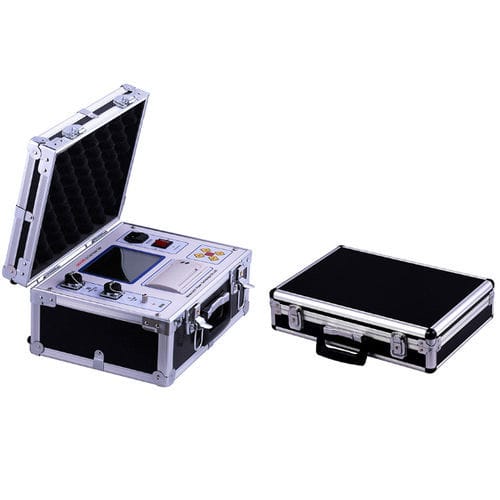

Überspannungsableite-Tester UHV-540

tragbarmit interner Datenbankmit Speicher

Der UHV-540 ist ein tragbarer Tester zur Messung und Analyse von Leckströmen an Zinkoxid-(Metalloxid-)Ableitern. Er dient zur Bewertung des Alterungsgrads und der Feuchtigkeit von ZnO durch Messung von resistivem, kapazitivem und gesamtem Leckstrom. Die Erfassung von Spannungs- und Stromsignalen erfolgt über einen hochgeschwindigkeits-Digitalsensor mit magnetischer Isolierung, was zuverlässige und sichere Daten gewährleistet.

Hauptmerkmale

• Großes LCD-Display mit Vollmenü-Bedienung für klare Navigation.
• Hochpräzise Abtastschaltung kombiniert mit Fourier-Harmonikanalyse für robuste Messergebnisse.
• Hochgeschwindigkeits-Digitalsensor mit magnetischer Isolierung zur direkten Erfassung von Spannung und Strom.
• Ausgang des resistiven Grundpeaks, Flankenphasenkorrektur und zugehörige Messfunktionen.
• Integrierte Kalenderuhr, Mikro-Drucker und interner Speicher zur Dokumentation vor Ort.

Alternativbezeichnungen / Spitznamen

• Zinkoxid-Ableitertester
• Leckstromtester für Blitzableiter
• Blitzableiter-Tester

Technische Daten

• Referenzspannungseingangsbereich (Spitze): 10 V – 200 V (anpassbar 0–250 V).
• Gesamter Leckstrom-Messbereich: 100 µA – 8 mA (anpassbar 0–20 mA).
• Messbereich für Widerstandsstrom: 100 µA – 8 mA (anpassbar 0–20 mA).
• Messbereich für kapazitiven Strom: 100 µA – 8 mA (anpassbar 0–20 mA).
• Winkelmessbereich: 0° – 90°.
• Energieverbrauch: 4 W.
• Systemmessgenauigkeit: ±(Ablesung × 5% + 5 Stellen) (Oberschwingungsstrom ≤ 2 mA).
• Netzanschluss: AC 220 V ±10%, 50 Hz ±1%.
