Isolationstester UHV-550

SpannungHochspannungdrahtloser Kommunikationssignal

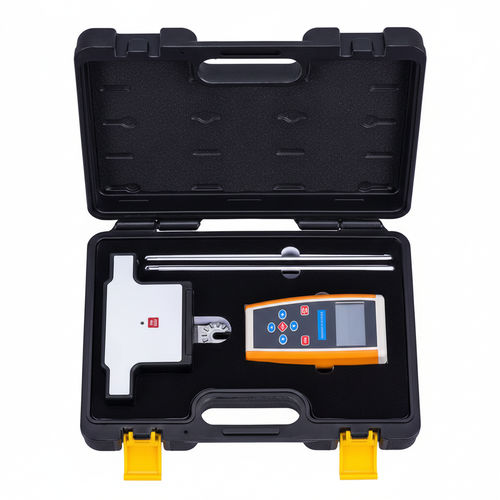

Der UHV-550 ist ein drahtloser Detektor zur Messung der Spannungsverteilung an Hängeisolatoren, geeignet für Prüfungen unter Spannung (im Feld) und für Laborprüfungen. Das Universalgelenk ermöglicht die flexible Ausrichtung der Messrichtung entsprechend der Aufhängung des Isolatorstrangs.

Produktübersicht

• Drahtloser Detektor zur Messung der Spannungsverteilung an Hängeisolatoren; für Feld‑ und Laboranwendungen geeignet.
• Universalgelenkmontage für flexible Einstellung der Messrichtung je nach Aufhängungsposition des Isolatorstrangs.
• Doppelte Abschirmung und EMV‑konformes Entstörungsdesign für stabile Messungen; intuitive Mensch‑Maschine‑Schnittstelle für einfache Bedienung.

Hauptmerkmale

• Anwendbar für mehrere Betriebs‑Spannungsniveaus; spezielle Spannungsbereiche können kundenspezifisch bereitgestellt werden (Hinweis auf typische Werte).
• Datum‑ und Zeiteinstellung zur Aufzeichnung und Abruf historischer Messdaten.
• Hintergrundbeleuchtungszeit einstellbar: Dauer an, aus oder 0–999 Minuten einstellbar.
• Automatische Abschaltung einstellbar: nie oder 0–999 Minuten.
• Sichtbare Übertragungsdistanz zwischen Detektor und Handgerät: bis zu 100 m (Sichtlinie, bei ausreichender Stromversorgung).
• Multimode‑Betrieb für größere Anwendbarkeit, erhöhte Sicherheit und Komfort.
• Universalgelenk für flexible Messrichtungsanpassung.
• Doppelte Abschirmung für verbesserte Störfestigkeit.
• Benutzerfreundliche Mensch‑Maschine‑Schnittstelle.

Technische Daten

• Messspannungsbereich (Standard/Tabelle): 0 ~ 40 kV (Sonderspannungen anpassbar); ausgewählte Modelle/konfigurationen können bis zu 0 ~ 1000 kV unterstützen.
• Messfehler: ≤ ±1 %.
• Auflösung: 0,01 kV.
• Abtastrate: 10 Messungen/Sekunde.
• Betriebsstrom: ≤ 120 mA (Handgerät), ≤ 40 mA (Detektor).
• Stromversorgung: Handgerät — 2 × 1,5 V (Typ Nr.5/AA); Detektor — 2 × 1,5 V (Typ Nr.7/AAA).
• Dauerbetriebszeit: ≥ 12 Stunden.
• Sichtbare Übertragungsdistanz (Detektor ↔ Handgerät): ≤ 100 m (bei ausreichender Versorgung).
• Anzeige: positiver LCD‑Bildschirm, in Sonnenlicht gut ablesbar.
• Betriebstemperatur: -35 °C bis +60 °C.
• Lagerungstemperatur: -40 °C bis +65 °C.
• Relative Luftfeuchtigkeit: ≤ 90 % RH, keine Kondensation.
• Spitznamen: Isolatorspannungsverteilungsdetektor; Spannungsverteilungsdetektor.
