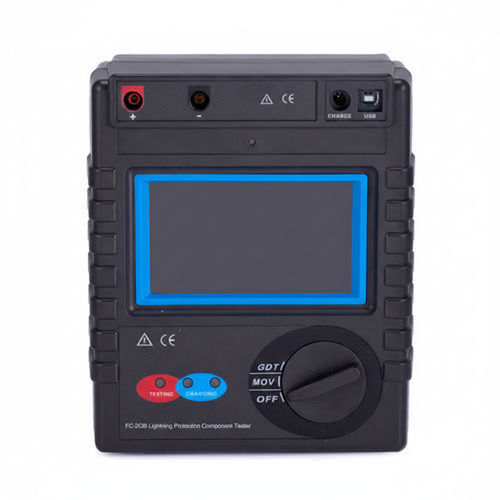

Spannungstester FC-2GB

BlitzschlagfestigkeitIsolierwiderstandFunkenstrecke

Der FC-2GB Blitzschutzkomponententester ist ein tragbares Messgerät zur Bestimmung der DC-Parameter von Überspannungsschutzkomponenten. Er ist für die Verifikation, Routineprüfungen und Serien-/Dauertests von ZnO-Ableitern, cermet 2- und 3-Elektroden-Entladungsröhren, Vakuum-Blitzröhren und anderen Überspannungsschutzkomponenten vorgesehen.

Anwendungen

• Prüfung von Zinkoxid-Ableitern (Varistoren, VDR).
• Prüfung von cermet-Entladungsröhren (2 und 3 Elektroden) und Vakuum-Blitzröhren.
• Verifikation und Inline-Qualitätsprüfung weiterer Überspannungsschutzgeräte.

Hauptmerkmale

• Führt DC-Parametertests durch: spannungsabhängiger Widerstand (Varistor), DC-Durchbruchspannung von Entladungsröhren und Leckstrommessung.
• Kann als geregelte DC-Versorgung und als Konstantstromquelle für spezifische Prüfbedingungen betrieben werden.
• HV-Kurzschlussschutz und Überstromschutz; Hochspannungs-Voreinstellung und Bereichsanpassung; HV-Selbstentladungszeit < 0,5 s.
• Integrierte Selbstkalibrierungsfunktion zur Verbesserung der Messzuverlässigkeit.
• LCD-Anzeige mit präziser und zuverlässiger Darstellung.
• Voreingestellter Messbereich mit akustischem Alarm bei Überschreitung.
• Kontinuierlicher Messmodus für Massentests und Produktionsprüfungen.
• Einfache Frontplattenbedienung; leichtes, transportables Gehäuse.

Technische Daten

• Spannungsabhängiger Widerstand (U1mA): Messbereich 0 ~ 1999 V; Genauigkeit ≤ ±1% ±1 Digit; Prüfbedingung: 1 mA ± 5 μA.
• Leckstrom (bei ~0,75·U1mA): Messbereich 0 ~ 199,9 μA; Genauigkeit ≤ ±1 μA ±1 Digit.
• Entladungsröhre — DC-Durchbruchspannung (Vsdc): Bereich 5 ~ 1999 V; Genauigkeit ≤ ±1% ±1 Digit; Prüfbedingung: Spannungsanstiegsrate 100 V/s ±10%.
• Isolationswiderstand: 6 MΩ (gemessen bei 500 V).
• Prüfung der Spannungsfestigkeit: AC 1,5 kV, 50 Hz, 1 min.
• Betriebsbedingungen: Temperatur 0 ~ +40 °C; Luftfeuchtigkeit ≤ 85% RH.
• Lagerbedingungen: Temperatur -10 °C ~ +50 °C; Luftfeuchtigkeit ≤ 90% RH.
• Stromversorgung: dediziertes DC 12 V Netzteil.
• Leistungsaufnahme: 8 W.
• Abmessungen: 208 mm × 190 mm × 78 mm.
• Gewicht: ≤ 1 kg.

Dokumente

• Benutzerhandbuch (PDF).
• Kalibrierzertifikat (PDF) auf Anfrage erhältlich.
