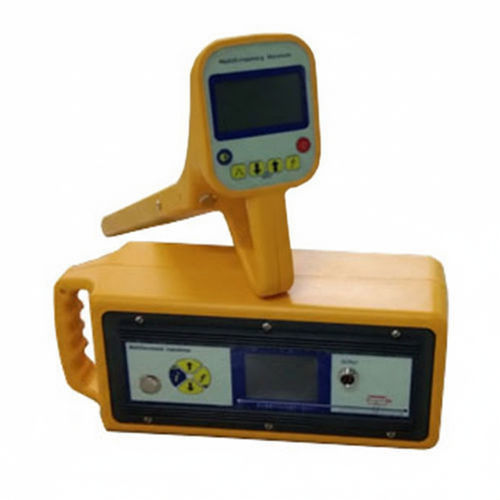

Suchgerät für Rohrleitungen UHV-515

für unterirdische Kabelfür unterirdische Rohrleitungenfür Gasrohre

Der UHV-515 Intelligente Rohrleitungsdetektor ist ein fortschrittliches Mehrfrequenzsystem zur Ortung von unterirdischen Kabeln, Glasfasern und metallischen Rohrleitungen in Stromnetzen, Telekommunikation, Wasser-/Gasverteilung, Fernwärmenetzen und petrochemischen Anlagen.

Produktvorstellung

• Hochleistungs-Sender kombiniert mit intelligenter Signalverarbeitung und automatischer Mehrfrequenzanalyse für präzise Positionierung, Tiefenmessung und Trassenidentifikation; geeignet für Bau, Inspektion und Wartung.

Anzeige & Energie

• 3,6" 240×128 Punkt-Matrix monochromes Grafik-LCD mit einstellbarer Hintergrundbeleuchtung für klare Darstellung.
• Empfängerseite unterstützt Leistungsmerkmale zur Reichweitenerweiterung; Senderleistung 10 W zur Erhöhung der Detektionstiefe.
• Wiederaufladbare Lithium-Akkus (Empfänger >12 h); Sender mit Dual-Power Lithium-Akku-Pack und Betriebszeiten ≥12 h (1 W), ≥8 h (5 W), ≥5 h (10 W); optional Trockenbatterien für Tragbarkeit.

Detektionstechnologie

• Mehrfrequenzunterstützung: 50 Hz, 577 Hz, 815 Hz, 8 kHz, 33 kHz, 65,5 kHz, 82 kHz, 133 kHz.
• Professionelle Schmalbandfilterung und automatische Impedanzanpassung zur Störungsreduzierung; Multi-Antennen-System liefert direkte Tiefenanzeige.

Messfunktionen

• Direktstrommessung (000–999 mA) zur Zielidentifikation und Trassenverfolgung, einschließlich Ortung von spannungsführenden 50 Hz-Kabeln.
• Eingebautes Ohmmeter für Schleifenwiderstandstests und Multimeter-Funktionen (Durchgang, Isolationsprüfung).

Leistungsvorteile

• Optimiertes Energiemanagement für verlängerte Einsätze im Feld und wirtschaftliche Langzeiteinsätze.
• Speziell geeignet für die Ortung tief verlegter und weitreichender Rohrleitungen und Kabel.

Produktparameter / Technische Spezifikationen

• Empfänger: Aktive Frequenzen 50 Hz, 577 Hz, 815 Hz, 8 kHz, 33 kHz, 65,5 kHz, 82 kHz, 133 kHz; Tiefenbereich 0–6 m; Strombereich 000–999 mA; Empfangsmodi: wide peak, valley, external device; Ortungsgenauigkeit: 0–3 m = ±5% der Vergrabungstiefe; 3–6 m = ±10%; Signalstärkeanzeige auf LCD und akustisch; Verstärkungsbereich automatisch/manuell 0–100 dB; Batterie Lithium-Akku >12 h; Betriebstemperatur -20°C bis 70°C; Abmessungen (Empfänger) 620 × 110 × 2300 mm; Gewicht 1,6 kg.
• Sender: Ausgangsfrequenzen 577 Hz, 815 Hz, 8 kHz, 33 kHz, 65,5 kHz, 82 kHz, 133 kHz; Ausgangsmodi: Induktion, Direktanschluss, Klemmenmodus; Ausgangsleistung 10 W; Ausgangsspannung 60 V; max. Ausgangsstrom 1 A; Stromversorgung Dual-Lithium-Akku-Pack; automatische Überhitzungs- und Überstromschutzfunktionen; kontinuierliche Batteriestatusanzeige; Umgebungstemperatur -20°C bis 50°C.
