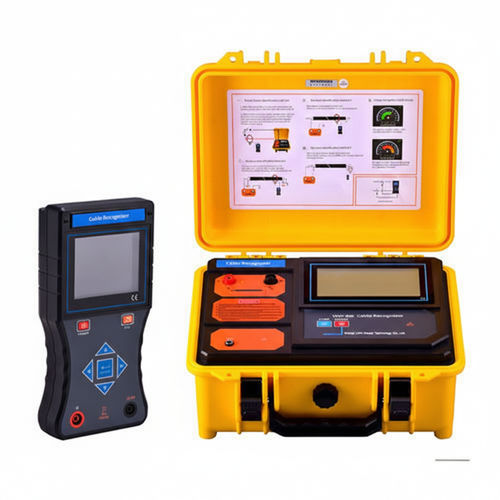

Kabelerkennungssystem für spannungslose Leiter UHV-520

mit Leitungssucher

UHV-520 Offline-Stromkabel-Identifikationstester entwickelt zur Identifizierung eines Zielkabels unter mehreren Kabeln, um Unfälle durch falsches Durchtrennen unter Spannung stehender Kabel zu vermeiden. Das System kombiniert einen batteriebetriebenen Sender und einen empfänger mit Farb-LCD für eine klare, mehrkriterielle Identifikation in überfüllten Kabelbündeln.

Besonderheiten

• Sendeeinheit mit hochenergetischer Lithiumbatterie: keine 220‑V‑Vor‑Ort‑Versorgung erforderlich; kompakt, geringer Verbrauch und mehrstufige Akkuanzeige.
• Empfängereinheit mit Farb‑LCD, das Richtung, Amplitude und Intervall synchron anzeigt; mehrere Signale werden auf der Zeitachse gespeichert zur Verbesserung der Identifikationsgenauigkeit.
• Flexible Messspule ermöglicht Identifikation dort, wo starre Zangen nicht ansetzbar sind, und löst Probleme durch Kabelüberlagerung und -stau.
• Inklusive Start‑Bremssattel für Identifikation unter Spannung durch Klemmenkopplung, dadurch Offline‑ und Live‑Einsatz mit einem Gerät möglich.
• Hochfester ABS‑Schutzkoffer zum Schutz des Instruments und für den Transport auf Baustellen.

Sendeeinheit

• Ladespannung: DC 5V
• Energieverbrauch: ≤ 3W
• Betriebsdauer: ≥ 12 h
• Signalintervall: ≈ 2 Sekunden
• Innen‑Ø des Start‑Bremssattels: ≥ 125 mm
• Umgebungstemperatur: -35℃ ～ +55℃
• Umgebungsfeuchte: ≤ 95% relative Luftfeuchtigkeit

Empfängereinheit

• Ladespannung: DC 5V
• Energieverbrauch: ≤ 1W
• Identifikationskriterien: Richtung, Amplitude, Intervall (dreifache Beurteilungsbasis)
• Empfangsempfindlichkeitsgrenzen: Leistung–Erde ≤ 500 Ω; Spannung–Erde ≤ 200 Ω
• Betriebsdauer: ≥ 12 h
• Umgebungstemperatur: -35℃ ～ +55℃
• Umgebungsfeuchte: ≤ 95% relative Luftfeuchtigkeit

Abmessungen

• Gehäusegröße: 520 mm × 350 mm × 170 mm

Bezeichnungen

• Stromkabel‑Identifikator
• Offline‑Kabel‑Identifikator
• Kabelidentifikation
• Kabelidentifikationstester

Technische Daten

• Modell: UHV-520
• Ladespannung Sender & Empfänger: DC 5V
• Energieverbrauch Sender: ≤ 3W
• Energieverbrauch Empfänger: ≤ 1W
• Akkulaufzeit: ≥ 12 Stunden (Sender und Empfänger)
• Signalintervall: ≈ 2 Sekunden
• Innen‑Ø Start‑Bremssattel: ≥ 125 mm
• Empfangsempfindlichkeitsgrenzen: Leistung–Erde ≤ 500 Ω; Spannung–Erde ≤ 200 Ω
• Betriebstemperaturbereich: -35℃ bis +55℃
• Max. Umgebungsfeuchte: ≤ 95% rF
• Schutzgehäuse: hochfester ABS‑Koffer
• Gehäuseabmessungen: 520 × 350 × 170 mm
