Kapazitätstester UHV-525HochspannungLeistungFrequenz
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Testart
- Hochspannung, Leistung, Kapazität, Frequenz
- Getestetes Produkt
- für Kabel, für elektrische Ausrüstung, für Elektromotor
- Anwendung
- für Zufuhrsystem
- Konfigurierung
- mobil
- Weitere Eigenschaften
- digital, mit LCD-Bildschirm, mit Speicher
Beschreibung
Überblick
Hauptmerkmale
Technische Daten
Anwendungs- und Lieferhinweise

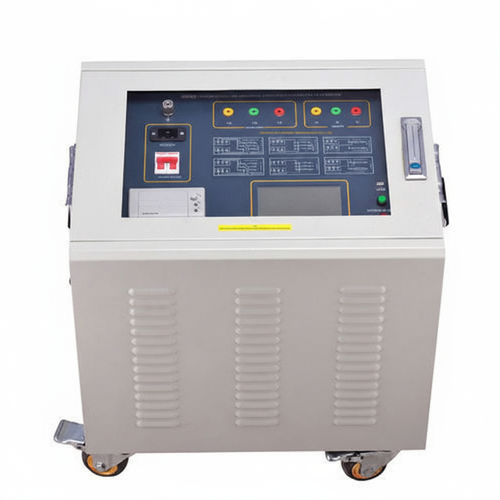

- Der UHV-525 Übertragungskabel-Parametertester ist ein Feldprüfgerät zur präzisen Messung von Netzfrequenzparametern an Hochspannungsübertragungsleitungen (Freileitung, Erdkabel, Hybride). Er misst Kapazität, Impedanz, Impedanzwinkel und Widerstand und ist für Messungen unter Netz- oder Generatorversorgung geeignet.
Hauptmerkmale
- Integriertes, kompaktes Design: vereint Funktionen, die früher mehrere Geräte erforderten, in einem tragbaren Gehäuse für einfacheren Transport und Einsatz vor Ort.
- Einfache Stromversorgung: Betrieb mit AC 220 V, vermeidet lokale 380 V-Anschlüsse.
- Patentierte Anti-Induktionsschaltung (Pat. Nr. 201020687669.X) für Betrieb bei hohen induzierten Spannungen (bis 10 kV) und verbesserte Immunität gegenüber induzierten Strömen.
- Frequenzumwandlung und digitale Filterung: auswählbare Ausgangsfrequenz (45 Hz / 55 Hz) zur Reduktion industrieller Störfrequenzen.
- Schneller Digitalprozessor: zügige und präzise Verarbeitung der Messsignale.
- Minimale Außenverkabelung und einfache Bedienung: Messung von Positiv-/Nullsequenz-Impedanz und Kapazität mit reduziertem Verkabelungsaufwand.
- Große Datenspeicherung und Export: kalendergestempelte Speicherung für bis zu 200 Messsätze und Export per USB zur PC-Auswertung.
- Betriebssicherheit: automatische Erdungsprüfung, die den Betrieb bei unzureichender Erdung sperrt.
- Großes Full-Touch-LCD: menügesteuerte Oberfläche für geführte Messabläufe.
Technische Daten
- Betriebsbedingungen: -20℃ ～ 50℃; relative Feuchte < 80%.
- Anti-Interferenz-Prinzip: Frequenzumwandlung mit digitaler Filterung.
- Stromversorgung: AC 220 V ± 10 %; empfohlener Generator ≥ 3 kW bei Generatorbetrieb.
- Maximale Ausgangsspannung: AC 250 V.
- Spannungsgenauigkeit: 0,5%.
- Stromgenauigkeit: 0,5%.
- Max. Ausgangsstrom: 8 A.
- Ausgangsfrequenz: 45 Hz, 55 Hz.
- Messbereiche: Kapazität 0,01 ~ 30 μF; Impedanz 0,01 ~ 400 Ω; Impedanzwinkel -90° ～ +90°.
- Messauflösung: Kapazität 0,0001 μF; Impedanz 0,0001 Ω; Impedanzwinkel 0,0001°.
- Messgenauigkeit — Kapazität: ≥ 1 μF: ±1% Messwert ±0,01 μF; < 1 μF: ±2% Messwert ±0,01 μF.
- Messgenauigkeit — Widerstand: ≥ 1 Ω: ±1% Messwert ±0,01 Ω; < 1 Ω: ±2% Messwert ±0,01 Ω.
- Impedanzwinkelgenauigkeit: ±0,2° (Spannung > 1,0 V); ±0,3° (Spannung 0,2 V ～ 1,0 V).
- Antistörstrom: 30 A.
- Induktionsspannungstoleranz: 10 kV.
- Einbaumaße (L × B × H): 550 × 430 × 530 mm.
- Speicher: 200 Messsätze; Export via USB-Stick.
- Gewicht: 60 kg.
Anwendungs- und Lieferhinweise
- Datenexport über USB zur weiteren Auswertung und Berichtserstellung am PC; Produktgalerie mit hochauflösenden Bildern vorhanden.
- Bei Generatorbetrieb Generator ≥ 3 kW verwenden und Versorgung auf Stabilität prüfen.
- Vor Inbetriebnahme Erdung prüfen; das Gerät sperrt den Betrieb bei unzureichender Erdung zum Schutz von Personal und Gerät.
