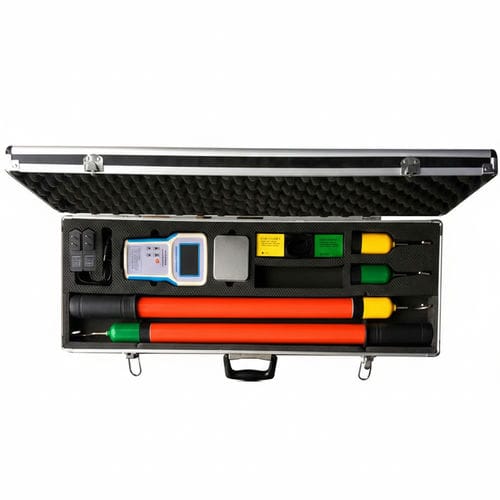

Digitaler Phasenwinkelmesser TAG-9000

Multifunktion

Der TAG-9000 ist ein drahtloser Fern‑Hochspannungs‑Phasenprüfer, der zur Überprüfung der Phasenlage, zur Kontrolle der korrekten Phasenfarbkennzeichnung und zur Phasenerkennung an unter Spannung stehenden Leitungen (auch bei nahen Netzverbindungen oder Ringnetzen) konzipiert ist. Er ist geeignet für AC‑Übertragungsleitungen von 5 V bis 220 kV, für sekundäre Phasenanzeige und zur Leitungserkennung.

Produktmerkmale

• Drahtlose Übertragung kombiniert mit GPS‑Zeitstempel für sichere, zuverlässige und einfache Bedienung.
• Sprachausgabe durch reale Stimme für Messergebnisse und Bedienabläufe.
• 3,2‑Zoll‑Farbdisplay zeigt Phasendifferenz, Frequenz, Vektordiagramm sowie Ergebnis gleiche/verschiedene Phase für zwei Leitungen gleichzeitig sowie GPS‑Satellitenanzahl, GPS‑Zeitstatus und Uhrzeit.
• Automatische Abschaltung nach 1 Stunde Inaktivität zur Batterie­sparen.
• Sowohl Sender als auch Empfänger mit wiederaufladbaren Lithiumbatterien; 5 V‑Ladegerät im Lieferumfang. Hauptgerät: 18650 2500 mAh; Sender: 14430 450 mAh.
• Unterstützt Fernphasierung: Distanz zwischen Einheiten 0,3 km bis 800 km; lokale Sichtverbindung Sender–Empfänger ≈ 100 m.

Sicherheitsvorkehrungen

• Prüfungen vor Ort müssen den von der Energiebehörde festgelegten Sicherheitsabständen für Hochspannungsprüfungen entsprechen.
• Die Standardausstattung umfasst eine 3 m lange Isolierstange für Spannungen ≤ 220 kV; bei > 220 kV längere Isolierstäbe gemäß lokalen Vorschriften verwenden.
• Beim Betrieb mit der Isolierstange das Gerät nicht über die Griffposition der Isolierstange hinaus halten.

Wartung und Instandhaltung

• Gerät vor längerer Lagerung vollständig aufladen.
• Nicht in feuchter, heißer oder staubiger Umgebung lagern.
• Die Isolierstange vor der ersten Verwendung einer Spannungsfestigkeitsprüfung unterziehen und danach jährlich prüfen.

Charakteristiken / Technische Spezifikationen

• Genauigkeit Phasendifferenz: Fehler ≤ 5°
• Frequenzgenauigkeit: ±0,1 Hz
• Messbereich Querspannung: 5 V ～ 220 kV
• Maximale Sichtverbindung (Sender ↔ Empfänger): etwa 100 Meter
• Distanz zwischen zwei Einheiten bei Fernphasierung: 0,3 km bis 800 km
• Leckstrom bei Hochspannungsmessung: < 10 μA
• Leistungsaufnahme Sender (Betrieb): < 0,1 W
• Leistungsaufnahme Empfänger (Betrieb): < 0,3 W
• Arbeitsumgebung: -35 °C bis +45 °C; Luftfeuchte ≤ 95% RH
• Gesamtgewicht: ca. 11 kg
• Verpackungsmaß (L × B × H): 71 cm × 26 cm × 11 cm
• Batterie Hauptgerät: 18650, Kapazität 2500 mAh
• Batterie Sender: 14430, Kapazität 450 mAh
• Display: 3,2‑Zoll‑Farbdisplay mit Anzeige von Phasendifferenz, Frequenz, Vektordiagramm, Ergebnis gleiche/verschiedene Phase und GPS‑Informationen
