Netzwerktester UHV-803

PhasenfolgeDACPhasen

Produkteinführung

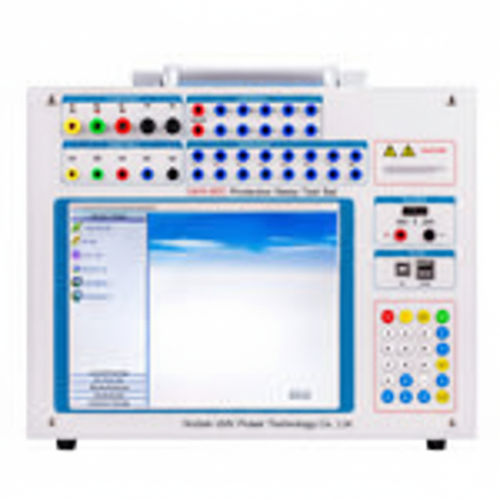

Der UHV-803 Dreiphasen-Relais-Prüfer ist ein kompaktes Mikrocomputerprüfgerät gemäß DL/T624-1997. Er verwendet DSP+FPGA-Architektur, echte 16-Bit-DAC-Ausgänge, modulare hochwertige lineare Hochleistungsverstärker, 8,4" TFT-Farbdisplay (800×600), industrielle Tastatur/Maus und Windows XP. Der Tester kann eigenständig oder mit einem PC betrieben werden und bietet feldtaugliche Präzision und Funktionen großer Prüfgeräte.

Produktmerkmale

• Flexible Mehrkanal-Ausgänge: konfigurierbare 4-Phasen-Spannungs- und 3-Phasen-Stromausgänge; unterstützt Standardtests sowie spezielle Transformator-Differenzial- und Schnellumschaltprüfungen.
• PC-Steuerung: Direkte Verbindung zu Laptop/Desktop für automatisierte Abläufe, stabile Ausführung und Datenausgabe.
• Lineare hochfidele Verstärkung: nicht schaltende Verstärker minimieren HF/MF-Störungen über alle Strombereiche.
• Tragbarer DSP-Host: Hochgeschwindigkeits-DSP-Verarbeitung erzeugt präzise Wellenformen in einem kompakten Gehäuse für den Feldeinsatz.
• Intelligente Prüfsoftware: Überprüfung von Schutzeinstellungen, Störungswiedergabe, Datenaufzeichnung, Vektor-Diagramme und automatische Berichterstellung.
• Duale DC-Versorgung: Integrierte 110V/220V DC-Ausgänge für Hilfsenergie.
• Erweiterte Konnektivität: USB-Ports für Kommunikation und Datentransfer.
• Umfassender Schutz: Wärmemanagement, Soft-Start und Diagnosefunktionen.

Produktparameter
AC-Stromausgang
Ausgangsgenauigkeit: 0,2°; Phasenstrom (RMS): 0–40 A; 3-Phasen Parallelstrom (RMS): 0–120 A; Langfristig zulässiger Phasenstrom: 10 A; Max. Ausgangsleistung pro Phase: 420 VA; Max. Ausgangsleistung 3 parallel: 900 VA (max. zulässige Zeit 10 s); Frequenzbereich (Grundwelle): 0–1000 Hz; Harmonische Ordnungen: 1–20.

DC-Stromausgang
Ausgangsgenauigkeit: 0,5°; Ausgangsstrom: 0–±10 A/Phase, 0–±30 A/3 parallel; Max. Ausgangs-Lastspannung: 20 V.

AC-Spannungsausgang
Ausgangsgenauigkeit: 0,2°; Phasenspannung (RMS): 0–120 V; Netzspannung (RMS): 0–240 V; Phasen-/Netz-Ausgangsleistung: 80 VA/100 VA; Frequenzbereich (Grundwelle): 1–1000 Hz; Harmonische Ordnungen: 1–20.

DC-Spannungsausgang
Ausgangsgenauigkeit: 0,2°; Phasenspannungsbereich: 0–±160 V; Netzspannungsbereich: 0–±320 V; Phasen-/Netz-Ausgangsleistung: 70 VA/140 VA.

Schaltgrößen und Zeitmessung
Schalteingänge: 10 Kanäle; Nullkontakt: 1–20 mA; Potentialkontakt-Zugangspegel: '0' = 0–+6 V ; '1' = +11 V–+250 V ; Schaltausgänge: 8 Paare (DC: 220 V/0,2 A ; AC: 220 V/0,5 A) ; Zeitmessung: 0,1 ms–9999 s, Genauigkeit 0,1 ms.

Mechanik & Allgemein
Industrie-Steuergerät; Abmessungen: 375×305×140 mm³; Gewicht: 13 kg; Stromversorgung: AC 220 V ±10%, 50/60 Hz; Umgebungstemperatur: -10 °C bis +50 °C.

Technische Spezifikationen

• Modell: UHV-803
• Marke: UHV
• Host-Architektur: DSP + FPGA, echte 16-Bit-DAC
• Anzeige: 8,4" TFT, 800×600
• Betriebssystem: Windows XP (Host) ; PC-Steuerung unterstützt
• Haupt-E/A: konfigurierbare 4-Phasen Spannungs-Ausgänge, 3-Phasen Strom-Ausgänge, Mehrkanal-Schalt-E/A, USB
• Hauptbereiche: AC-Strom Phase 0–40 A; 3-Phasen parallel 0–120 A; AC-Spannung Phase 0–120 V; Netz 0–240 V
• Genauigkeiten: 0,2° für AC-Ausgänge/Spannung/Strom; 0,5° für DC-Strom
• Max. Leistungen: Phasenstrom 420 VA; 3-parallel 900 VA (10 s)
• Zeitmessung: Auflösung 0,1 ms; Bereich 0,1 ms–9999 s
• Hilfs-DC-Ausgänge: 110 V / 220 V
• Schutzfunktionen: Wärmemanagement, Soft-Start, Diagnose
• Abmessungen & Gewicht: 375×305×140 mm³; 13 kg
