Produktübersicht

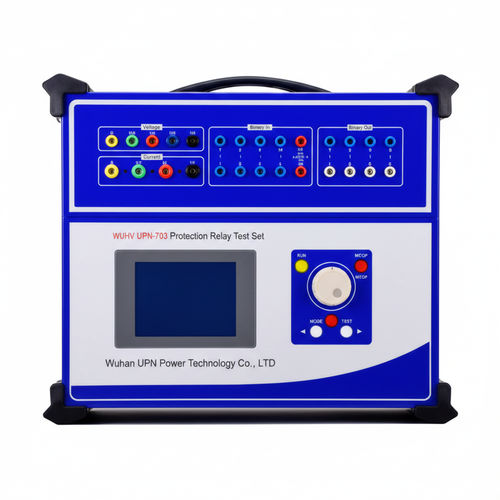

Der UHV-702 ist ein tragbares Dreiphasen-Relaisprüfgerät-Kit für Feldverifikation, Kalibrierung und automatisierte Schutztests. Es bietet 4‑Phasen Spannungs- und 3‑Phasen Stromausgänge, ein 320×240 Dot‑Matrix‑LCD und einen ergonomischen Drehcontroller für den Standalone‑Betrieb; die PC‑Anbindung (Windows‑Software, chinesische Oberfläche) ermöglicht erweiterte automatisierte Abläufe, Datenspeicherung und Berichtsausdruck.

Produktmerkmale

• Standardausgänge: 4‑Phasen Spannung und 3‑Phasen Strom; Einphasen‑Spannung bis 120 V; Einphasen‑Strom bis 40 A (10 s); dreiphasiger Parallelstrom bis 120 A; vierte Phase Ux konfigurierbar (3U0 / Sync‑Check / benutzerdefiniert).
• Standalone‑Betrieb: großes LCD und Drehcontroller für sofortige Vor‑Ort‑Prüfungen ohne PC.
• Duale Betriebsarten: Standalone und PC‑verbunden für automatisierte Testpläne, Scannen von Schutzparametern und Echtzeit‑Datenlogging.
• Erweiterte Prüf‑Funktionen: dreiphasige Differenzialprüfung, schneller Sammelschienen‑Transfer, Backup‑Auto‑Reclose, Synchronprüfungen, Fehler‑Playback, Vektordarstellung und Wellenform‑Plot.
• Digital I/O: Kontakteingänge kompatibel mit 0–250 V, automatische Erkennung, 7 Eingänge und 2 Paar potentialfreie Ausgänge; I/O erweiterbar.
• Sicherheit und Zuverlässigkeit: optimierte Kühlung, Soft‑Start, Fehler‑Selbstdiagnose und automatische Verriegelung.
• Hilfs‑DC‑Ausgänge: dedizierte 110 V und 220 V DC Ausgänge für Hilfsversorgung während Tests.

Technische Daten — AC Stromausgang

• Ausgangsgenauigkeit: 0.2 class
• Phasenstrom (RMS): 0–40 A
• Dreiphasen Parallelstrom (RMS): 0–120 A
• Langzeit zulässiger Phasenstrom (RMS): 10 A
• Max. Ausgangsleistung pro Phase: 450 VA; drei Phasen parallel: 900 VA (max. 10 s)
• Frequenzbereich (Grundwelle): 0–1000 Hz (online), 0–300 Hz (standalone)
• Oberschwingungen: bis 20. Ordnung (online), bis 6. Ordnung (standalone)

Technische Daten — DC Stromausgang

• Ausgangsgenauigkeit: 0.5 class
• Ausgangsstrom: 0–±10 A/Phase, 0–±30 A (parallel)
• Max. Belastungsspannung: 20 V

Technische Daten — AC Spannungsausgang

• Ausgangsgenauigkeit: 0.2 class
• Phasenspannung (RMS): 0–120 V
• Netzspannung (RMS): 0–240 V
• Phasen/Netz Ausgangsleistung: 80 VA / 100 VA
• Frequenzbereich (Grundwelle): 0–1000 Hz (online), 0–300 Hz (standalone)

Technische Daten — DC Spannungsausgang

• Ausgangsgenauigkeit: 0.5 class
• Phasenspannungs‑Amplitude: 0–±160 V
• Netzspannungs‑Amplitude: 0–±320 V
• Phasen/Netz Leistung: 70 VA / 140 VA

Schalt‑Eingänge und Zeitmessung

• Schalteingänge: 8 Kanäle; Erkennung offener Kontakte 1–20 mA, 24 V; Potentialkontakt: "0" = 0–+6 V, "1" = +11 V–+250 V
• Schaltausgänge: 4 Paare (DC: 220 V / 0.2 A; AC: 220 V / 0.5 A)
• Zeitmessung: Bereich 0.1 ms–9999 s; Auflösung/Genauigkeit 0.1 ms

Vorteile

• Ausgänge geeignet für Kalibrierung von Schutzgeräten
• Umfangreiche Prüf-Funktionen inklusive Automatisierung
• Handliches Gehäuse für den Feldeinsatz
• Klare lokale Bedienung über LCD und Drehcontroller
• Erweiterbare I/O und PC‑Integration für komplexe Prüfabläufe

Anwendungsbereiche

• Energiesysteme: Leitungsschutz‑Verifikation, Haupttransformator‑Differenzialtests, Prüfungen der Erregungssteuerung und Fehlersimulationen.
• Fertigung und Netzbetrieb: Forschung & Entwicklung, Produktions‑QC, Kalibrierung und Wartung von Schutzgeräten.
• Forschung und Lehre: Laborverifikation und Ausbildung zu Relais‑Schutzprinzipien.
• Spezielle Systeme: Traktion, Eisenbahn und Luftfahrt.

Technische Spezifikationen

• Modell: UHV-702
• Manufacturer/Brand: Wuhan UHV Power Technology Co.,Ltd.
• Display: 320×240 dot-matrix LCD
• AC Stromausgang: Phase 0–40 A ; drei Phasen parallel 0–120 A
• AC Spannungsausgang: Phase 0–120 V ; Netz 0–240 V
• DC Spannungsausgang: Phase 0–±160 V ; Netz 0–±320 V
• Genauigkeiten: AC 0.2 class ; DC 0.5 class
• Frequenzbereich: online bis 1000 Hz ; standalone bis 300 Hz
• Digital I/O: 7 Kontakteingänge (0–250 V kompatibel), 2 Paare potentialfreie Ausgänge
• Hilfs‑DC Ausgänge: 110 V und 220 V
• Zeitmessung: 0.1 ms–9999 s ; Genauigkeit 0.1 ms
