Netzwerktester UHV-802

LeistungsfähigkeitStromimpulsSpannung

Produktvorstellung

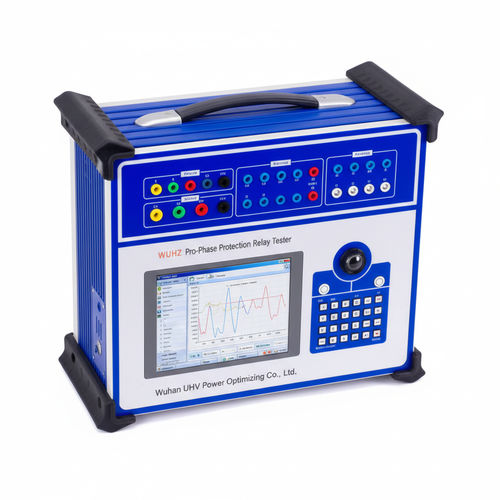

Der UHV-802 ist ein dreiphasiges Relaisprüfgerät zum Testen der Sekundärstrominjektion und zur Überprüfung von Schutzfunktionen. Er integriert einen Industrie-PC mit Windows, ein 6,4" TFT-Farbdisplay, Trackball und optimierte Tastatur für den autonomen Feldeinsatz oder die Steuerung über einen externen PC.

Hauptmerkmale

• Flexible Ausgänge: Standard 4-Phasen-Spannung und 3-Phasen-Stromausgang; Phasenstrom 0–40 A, dreiphasig parallel bis 0–120 A; Phasenspannung 0–120 V, Netzspannung 0–240 V.
• Hochwertige lineare Verstärker (nicht schaltend) für saubere Wellenformen und geringe Verzerrung.
• DSP-gesteuertes Hostsystem mit schneller Echtzeitverarbeitung, großem Frequenzbereich (0–1000 Hz) und hochauflösender D/A-Wandlung.
• Duale Betriebsarten: Standalone mit integrierter Tastatur/Maus oder Steuerung per PC über USB/RS232/Ethernet.
• Integrierte einstellbare DC-Hilfsausgänge (110 V und 220 V) und umfassende E/A inklusive Schalt-Eingängen/Ausgängen und Zeitmesskanälen.

Vorteile für Prüfingenieure

• Präzise Signalerzeugung und -messung durch DSP und hochpräzisen ADC für zuverlässige Schutztests.
• Automatisierte Testabläufe, Fehlerwiedergabe und Berichtserstellung reduzieren manuelle Arbeit.
• Tragbares Einheiten-Design geeignet für Inbetriebnahme, Wartung und Fehlersuche vor Ort.
• Umfassende Selbstschutzfunktionen (thermisch, Hardware und Softwarediagnose) zum Schutz des Gerätes und der Prüfintegrität.

Anwendungsbereiche

• Inbetriebnahme und Factory Acceptance Tests von Schutzrelais und Schutzschemata.
• Regelmäßige Wartung und Kalibrierung von Relais in Umspannwerken, Kraftwerken und Industrieanlagen.
• Fehlersimulation und Fehlersuche, einschließlich Fehlerwiedergabe und Vektordiagrammanalyse.

Produktdetails — elektrische Ausgänge

Wechselstromausgang (AC)
Phasenstrom (RMS): 0–40 A
Ausgabepräzision: 0,2°
3-Phasen Parallelstrom (RMS): 0–120 A
Langzeit Phasenstrom: 450 VA
Max. Ausgangsleistung (3 parallel): 900 VA
Max. zulässige Betriebszeit (3 parallel): 10 s
Frequenzbereich (Grundwelle): 0–1000 Hz
Harmonische Ordnung: 0–20

Gleichstromausgang (DC)
Ausgangsstrom: 0–±10 A / Phase ; 0–±30 A (3 parallel)
Ausgabepräzision: 0,5°
Max. Ausgangslastspannung: 20 V

Wechselspannungsausgang (AC)
Phasenspannung (RMS): 0–120 V
Ausgabepräzision: 0,2°
Netzspannung (RMS): 0–240 V
Phase/Netz Ausgabeleistung: 80 VA / 100 VA
Frequenzbereich (Grundwelle): 0–1000 Hz
Harmonische Ordnung: 0–20

Gleichspannungsausgang (DC)
Phasenspannungsbereich: 0–±160 V
Ausgabepräzision: 0,5°
Netzspannungsbereich: 0–±320 V
Phase/Netz Ausgabeleistung: 70 VA / 140 VA

Schalt-E/A und Zeitmessung
Schalteingänge: 8 Kanäle (Leerlaufkontakt 1–20 mA, 24 V). Potentialkontakt: "0": 0–+6 V ; "1": +11 V–+250 V
Schaltausgänge: 4 Paare (DC: 220 V/0,2 A ; AC: 220 V/0,5 A)
Zeitmessung: Bereich 0,1 ms–9999 s ; Genauigkeit 0,1 ms

FAQ (Auswahl)

• F: Warum regelmäßige Prüfunge von Relais? A: Zur Erkennung von Alterung und Parameterdrift und zur Sicherstellung korrekter Schutzfunktionen.
• F: Was zeichnet mikroprozessorgesteuerte Tester aus? A: DSP/Mikroprozessorsteuerung ermöglicht höhere Genauigkeit, Automatisierung und komplexe Fehlersimulationen.

Technische Daten

• Modell: UHV-802
• Display: 6,4" TFT true color
• System: Integriertes Windows (englische Oberfläche)
• Schnittstellen: USB, RS232, Ethernet 10/100 M
• AC-Strom pro Phase: 0–40 A ; 3-Phasen parallel: 0–120 A
• AC-Spannung Phase: 0–120 V ; Netz: 0–240 V
• DC-Ausgänge: Strom ±10 A/Phase, ±30 A (3 parallel) ; Spannung ±160 V Phase, ±320 V Netz
• Frequenzbereich: 0–1000 Hz ; Harmonische: 0–20
• Zeitmessung: 0,1 ms–9999 s ; Genauigkeit 0,1 ms
