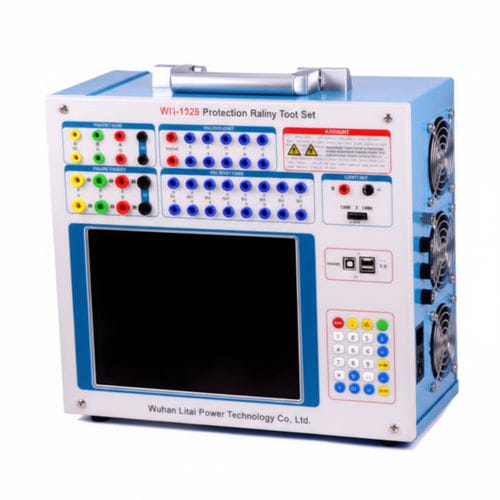

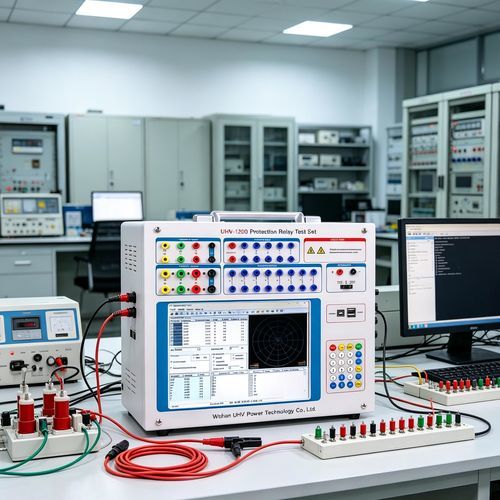

Testsystem für Dreiphasenrelay UHV-1201

Simulationfür Stromnetzfür Transformator

Der Schutzrelaisprüfer 6‑Phasen UHV-1201 ist ein kompaktes, DL/T 624-2023‑konformes Gerät mit flexiblen mehrphasigen Spannungs‑ und Stromausgängen (standardmäßig 6 Phasen, erweiterbar auf 12) zur umfassenden Prüfung von Schutzrelais, einschließlich Transformator-Differenzial- und Netzwiederanlauftests.

Produktübersicht

• Miniaturisiertes mikrocomputerbasiertes Prüfgerät, ausgelegt nach DL/T 624-2023; modulare Architektur und moderne Mikroelektronik ermöglichen Feldtauglichkeit und präzise Signalsynthese.
• Flexible Kombinationen von Spannungs-/Stromausgängen: Standard‑Modus 4V+3I, 6‑Phasen‑Spannung und erweiterbare 12‑Phasen‑Modi für Differenzialprüfungen an Drehstromtransformatoren und Injektionsprüfungen in Anlagen.

Wesentliche Merkmale

• Vielseitige Ausgangskonfiguration
  • Standardausgänge: 4‑Phasen Spannung (120 V/Phase) und 3‑Phasen Strom (120 A/Phase); konfigurierbar zu 6‑Phasen Spannung und 6‑Phasen Strom oder 6‑phasigem Parallelstrom bis 180 A.
  • Multifunktionaler 4. Spannungskanal (Ux) konfigurierbar als 3U0 oder benutzerdefinierte Spannung.
• Intuitive Bedienoberfläche
  • Integrierter Trackball und optimierte Tastatur mit großem TFT‑LCD (Chinese Windows OS) für vereinfachte Bedienung.
• Duale Steuerungsmodi
  • Frontplattenbetrieb im Standalone‑Modus und externe PC‑Steuerung mit identischem Funktionsumfang; nahtloses Umschalten.
• Fortschrittliche lineare Verstärkung
  • Hochwertige modulare lineare (nicht schaltende) Verstärker zur Wahrung der Wellenformintegrität und Minimierung HF/MF‑Störungen.
• Leistungsfähiges tragbares Gerät
  • DSP‑gesteuerte Ausgänge für präzise Signalgenerierung; kompaktes Gehäuse 375 × 350 × 180 mm und Gewicht 17 kg für den Außeneinsatz.
• Umfangreiche Prüfsoftware
  • Automatisierte Verifikationsabläufe, Absicherungskontrolle, Fehler‑Simulation/Reproduktion, Echtzeit‑Protokollierung, Vektor‑Anzeige und sofortige Berichtserstellung.
• Hilfsausgänge DC
  • Einstellbare Hilfsversorgungen 110 V / 220 V DC für externe Geräte.
• Schnittstellen & Schutzmaßnahmen
  • Duale USB‑ und RS232‑Schnittstellen, Unterstützung externer Tastatur/Maus, optimiertes Wärmemanagement, Soft‑Start sowie automatische Hardware/Software‑Schutzfunktionen mit Sperrung bei Fehlern.

Produktparameter

• Strom-/Spannungskanäle: Standard 6 Phasen.
• AC‑Stromausgang pro Phase (RMS): 0 ~ 30 A, Genauigkeit 0,2.
• 3‑Phasen Strom pro Phase (RMS): 0 ~ 60 A.
• 6‑Phasen Parallelstrom (RMS): 0 ~ 180 A.
• DC‑Stromausgang pro Phase: 0 ~ ±10 A, Genauigkeit 0,5 ; maximale DC‑Lastspannung 20 V.
• AC‑Spannungsausgang pro Phase (RMS): 0 ~ 120 V, Genauigkeit 0,2 ; Leiterspannung (RMS): 0 ~ 240 V.
• DC‑Phasenspannungsamplitude: 0 ~ ±160 V (Genauigkeit 0,5) ; Leiterspannung 0 ~ ±320 V.
• Frequenzbereich (Grundton): 0 ~ 1000 Hz ; Oberschwingungsordnungen: 1 ~ 20.

Ausgangs‑ und Leistungsdetails

• Langzeit zulässiger Betriebsstrom Phase (RMS): 10 A.
• Max. Ausgangsleistung pro Phasenstrom: 300 VA ; Max. Ausgangsleistung 6‑Phasen parallel: 1000 VA (max. Dauer bei Volllast: 10 s).
• Zeitmessbereich: 0,1 ms ~ 9999 s ; Zeitgenauigkeit < 0,1 ms.
• Abmessungen: 375 × 350 × 180 mm ; Gewicht: 17 kg.

Schalten & I/O

• Schalteingänge: 8 Eingänge ; Nullkontakt 1 ~ 20 mA, 24 V ; Potenzialkontakt‑Zugriff: '0' = 0 ~ +6 V ; '1' = +11 V bis +250 V.
• Schaltausgänge: 4 Paare ; DC 220 V / 0,2 A ; AC 220 V / 0,5 A.
