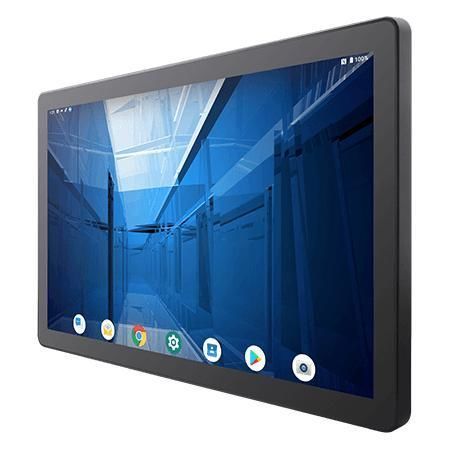

Panel-PC / Multitouchscreen W24IM3S-GCA2

mit kapazitivem PCAP-Touchscreen24"1920 x 1080

Produktübersicht
Winmate W24IM3S-GCA2 ist ein 24-Zoll PCAP-Panel-PC der G-WIN GC-Serie, entwickelt für Maschinensteuerung, Fabrikautomatisierung und Bediener-HMI. Er kombiniert eine ARM A53 Quad-Core-Plattform mit lüfterlosem Design, einer durchgehend flachen Front mit Front-IP65-Schutz und umfangreichen I/O für die industrielle Integration. Android ist Standard; Linux-Varianten sind optional verfügbar.

Wichtige Merkmale

• ARM A53 Quad Core 2,0 GHz CPU
• Lüfterloses Design und sehr geringer Stromverbrauch
• Front-IP65 gegen Wasser und Staub
• Echte flache Edge-to-Edge-Front für einfache Reinigung
• Projected Capacitive (PCAP) Multi-Touch-Display
• Umfangreiche I/O: Micro USB OTG, 2 x USB 2.0, RS232/422/485, Gigabit LAN, Micro SD, Micro HDMI (optional)
• Android (standard); Linux (Yocto, Ubuntu Server) optional

Anwendungsbereiche

• Maschinenbedienfelder und HMI-Stationen
• Fabrikautomatisierung und Prozessüberwachung
• Embedded Bedienkonsolen in Fahrzeugen und Anlagen

Design & Bedienbarkeit
Die rahmenlose flache Front erleichtert die Reinigung und verringert das Eindringen von Schmutz. Der PCAP-Multi-Touch bietet präzise Mehrfinger-Eingabe für intuitive Bedienerinteraktion. VESA- und Panel-Mount-Optionen erlauben flexible Montage bei weiter zugänglichen I/O.

Zertifizierungen & Robustheit

• Front IP65 (modellabhängig)
• MIL-STD-810H konforme Prüfungen für Schock und Vibration
• CE- und FCC-Zertifizierung

Spezifikationen (Übersicht)

• Modell: W24IM3S-GCA2
• Display: 24,0 inches, 1920 x 1080, 250 nits, Kontrast 3000:1, Blickwinkel 89/89/89/89
• Aktiver Bereich: 527,04 x 296,46 mm
• CPU: ARM A53 Quad Core 2,0 GHz
• Arbeitsspeicher: 4 GB LPDDR4
• Speicher: eMMC 32 GB onboard
• OS: Android 11 (upgradbar auf Android 13) Standard; Linux Yocto 5.15.47 (QT 5.15) / Ubuntu Server 22.04 optional
• Drahtlos: WLAN / Bluetooth optional
• Abmessungen: 588 x 358 x 55 mm — Ausschnitt: 388 x 280 mm
• Montage: Panel mount und VESA mount
• Gehäuse: Metallgehäuse mit Kunststoffblende
• Umgebung: Betrieb 0°C bis 50°C, 10% bis 90% RH nicht kondensierend — Lagerung -20°C bis 60°C
• Stromversorgung: 12V DC über Terminal Block (Standard); 9~36V optional — Adapter: 12V/50W (Zubehör); 12V/84W erwähnt
• I/O: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG; 1 x RS232/422/485; 1 x RJ45 10/100/1000; 1 x Micro SD (max. 32 GB); 1 x Micro HDMI (optional); Audio: 2 x Lautsprecher (optional)
• Zubehör: Quick Start Guide (Hardcopy), AC-Adapter, Netzkabel, 3-Pin Terminal Block to DC Jack
