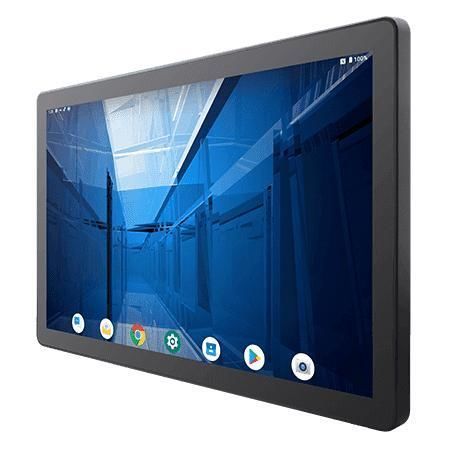

Panel-PC / Multitouchscreen W22MG3S-GCA3

mit kapazitivem PCAP-Touchscreen21,5"1920 x 1080

Übersicht
Winmate W22MG3S-GCA3 ist ein 21,5-Zoll Panel-PC der G-WIN GC-Serie mit frontseitigem IP65-Schutz und PCAP-Touch, angetrieben von einem ARM-SoC (2 x A78 2,0 GHz + 4 x A55 2,0 GHz). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI, die einfache Reinigung, geräuscharmen Betrieb und Front-IP65 erfordern.

Hauptmerkmale

• ARM SoC: 2 x A78 2,0 GHz + 4 x A55 2,0 GHz
• Lüfterloses Kühlsystem mit Kühlkörpern und Dampfkammern; sehr geringer Stromverbrauch
• Front-IP65-Schutz gegen Wasser und Staub
• Vollständig flache Frontfläche, Edge-to-Edge, leicht zu reinigen
• Umfangreiche I/O: 1 x USB Typ-C (OTG), 2 x USB 2.0 Type A, 1 x RS232/422/485, 1 x RJ45 Gigabit LAN, 1 x Micro SD Slot, 1 x Micro HDMI (optional)

Design & Bedienbarkeit
Gehäuse aus Metall mit Kunststoffblende bietet industrielle Robustheit und flexible Montageoptionen (Panel-Montage / VESA). Die flache Front minimiert Spalten und vereinfacht die Reinigung im Produktionsumfeld.

Kühlung & Energieeffizienz
Fanless-Design mit Kühlkörpern und Dampfkammern sorgt für leisen Betrieb und zuverlässiges Thermomanagement. Standardversorgung 12V DC über Schraubklemme; optionaler 9~36V Eingang verfügbar. Adapter und Zubehör je nach Konfiguration.

Robustheit & Umwelttauglichkeit

• Front-IP65 gegen Spritzwasser und Staub
• Schock: MIL-STD-810H Method 516.8 Procedure I
• Vibration: MIL-STD-810H Method 514.8 Procedure I
• Betriebstemperatur: 0°C bis 50°C; Lagerung: -20°C bis 60°C; Betriebsfeuchte: 10%–90% RH, nicht kondensierend

Zertifizierungen

• CE
• FCC

Anwendungen

• Maschinensteuerungs-Panels und Bediener-HMIs
• Fabrikautomatisierung und SCADA-Frontends
• OEM-Integration und eingebettete Bedieneroberflächen

Technische Daten

• Modell: W22MG3S-GCA3
• Display - Größe: 21,5 inches
• Display - Touch / Glas: Projected Capacitive Multi Touch Screen (PCAP)
• Display - Auflösung: 1920 x 1080
• Display - Helligkeit: 250 nits
• Display - Kontrastverhältnis: 3000:1
• Display - Blickwinkel: 89/89/89/89
• Aktive Fläche: 476.64 x 268.11 mm
• Prozessor: ARM 2 x A78 2.0GHz + 4 x A55 2.0GHz
• Speicher: 4 GB LPDDR4
• Speicher (Onboard): 32 GB
• Betriebssystem: Android 13 (Standard); Linux Yocto 5.15.47 mit Qt 5.15 (optional); Linux Ubuntu 22.04 (optional)
• Wireless: WLAN / Bluetooth (optional)
• Abmessungen: 530 x 322 x 55 mm; Ausschnitt: 457 x 250 mm
• Montage: Panel mount / VESA mount
• Gehäuse: Metal housing with plastic bezel
• Kühlung: Fanless (Kühlkörper und Dampfkammern)
• Stromversorgung: 12V DC über Terminal Block (Standard); 9~36V optional; Adapter: 12V 84W (Zubehör)
• USB: 2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG)
• Seriell: 1 x RS232/422/485 (Standard RS232)
• LAN: 1 x LAN 10/100/1000 Mbps
• Video: 1 x Micro HDMI Ausgang (optional)
• Audio: 2 x Lautsprecher (optional)
• SD-Kartensteckplatz: 1 x Micro SD
• Zubehör: Quick Start Guide (Hardcopy), AC Adapter, Netzkabel, 3-Pin Terminal Block to DC Jack
• IP-Schutzklasse: Front IP65
• Zertifizierungen: CE, FCC
