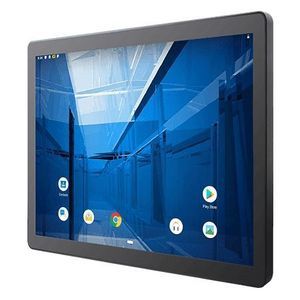

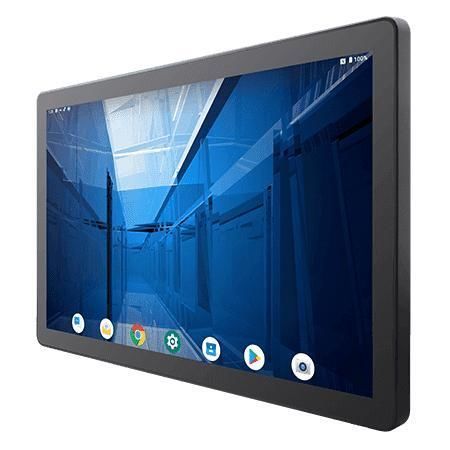

Panel-PC / Multitouchscreen W22IM3S-GCA3

mit kapazitivem PCAP-Touchscreen21,5"1920 x 1080

Produktbeschreibung
Der Winmate W22IM3S-GCA3 ist ein 21,5 Zoll Industrio-Panel-PC der G-WIN GC-Serie für HMI, Maschinensteuerung und Fabrikautomation. Er verfügt über einen ARM A53 Quad-Core-Prozessor, projiziert-kapazitives (PCAP) Multi-Touch, lüfterloses Design und eine frontseitige true-flat Blende mit IP65-Schutz.

Hauptmerkmale

• ARM A53 Quad Core 2,0 GHz
• 21,5" Full HD (1920 x 1080) mit PCAP Multi-Touch
• Lüfterloses Gehäuse für niedrigen Verbrauch und hohe Feldzuverlässigkeit
• Frontseite IP65 und randloses true-flat Design
• Reiche I/O: 2 x USB 2.0 Type A, 1 x Micro USB OTG, 1 x RS232/422/485, 1 x RJ45, 1 x Micro SD, 1 x Micro HDMI (optional)
• Betriebssysteme: Android (Standard) oder optionale Linux-Varianten

Design & Bedienbarkeit
Die true-flat Front erleichtert die Reinigung und reduziert die Ansammlung von Partikeln in industriellen Umgebungen. PCAP Multi-Touch liefert präzise, reaktive Bedienung für HMI-Anwendungen. Montageoptionen umfassen Panelausschnitt und VESA für Wand-, Tisch- oder Fahrzeugeinbau unter einfacher I/O-Erreichbarkeit.

Zertifizierungen

• CE
• FCC

Technische Zusammenfassung
Display: 21,5", 1920 x 1080, 250 nits, Kontrast 3000:1, Blickwinkel 89/89/89/89
System: ARM A53 Quad Core 2,0 GHz, 4 GB LPDDR4, 32 GB eMMC onboard, Android 11 (Standard, upgradefähig), optionale Linux Yocto/Ubuntu
Mechanik: Abmessungen 530 x 322 x 55 mm; Ausschnitt 457 x 250 mm; Metallgehäuse mit Kunststoffblende; Panel- & VESA-Montage
Umgebung: Betrieb 0°C bis 50°C, Lagerung -20°C bis 60°C, Feuchte 10%–90% RH nicht kondensierend; Stoß & Vibration nach MIL-STD-810H; Front IP65

I/O & Multimedia

• USB: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Seriell: 1 x RS232/422/485 (Standard RS232)
• LAN: 1 x Gigabit LAN (10/100/1000 Mbps)
• Video: 1 x Micro HDMI (optional)
• Audio: 2 x Lautsprecher (optional)
• SD: 1 x Micro SD Slot (bis 32 GB)

Stromversorgung
Standard-Eingang 12V DC über Terminal Block; optional 9–36V je nach Konfiguration. Adapter-Optionen variieren je nach Modell (z. B. 12V 50W oder 12V 84W je nach Konfiguration).

Anwendungen & Hinweise
Geeignet für industrielle HMI, Maschinensteuerungs-Panels, Fabrikautomation und OEM-Integrationen, die langfristige Verfügbarkeit, lüfterlosen Betrieb und einfache Feldwartung verlangen.

caractéristiques / spécifications techniques

• Modell: W22IM3S-GCA3
• Display: 21,5" FHD (1920x1080), 250 nits, PCAP multi-touch
• Prozessor: ARM A53 Quad Core 2,0 GHz
• Speicher: 4 GB LPDDR4
• Speicher (Onboard): 32 GB eMMC
• OS: Android 11 (upgradebar), Linux Yocto/Ubuntu optional
• I/O: 2x USB 2.0, 1x Micro USB OTG, 1x RS232/422/485, 1x RJ45, 1x Micro SD, 1x Micro HDMI (optional)
• Abmessungen: 530 x 322 x 55 mm; Ausschnitt 457 x 250 mm
• Betriebstemperatur: 0°C bis 50°C; Lagerung: -20°C bis 60°C
• Front IP: IP65
• Zertifizierungen: CE, FCC
