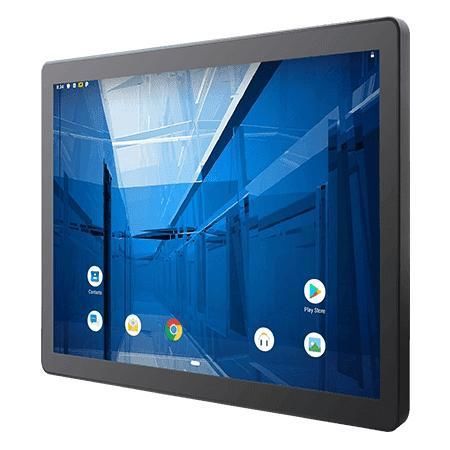

Panel-PC / Multitouchscreen R19IM3S-GCM1

mit kapazitivem PCAP-Touchscreen19"1280 x 1024

Produktübersicht
Der Winmate R19IM3S-GCM1 ist ein 19-Zoll Industrie-Panel-PC mit Front-IP65 und projiziert-kapazitivem (PCAP) Multi-Touch-Display, ausgelegt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er verwendet einen ARM A53 Quad-Core, lüfterlose Kühlung und ein echtes flaches Frontdesign zur einfachen Reinigung.

Hauptmerkmale

• ARM A53 Quad-Core 2,0 GHz
• Lüfterloses Design für geringen Stromverbrauch und geräuscharmen Betrieb
• Front IP65 gegen Wasser und Staub
• Echt flaches, randloses PCAP Multi-Touch-Display
• Vielseitige E/A: Micro USB OTG, USB Type-A, Micro HDMI (optional), RS232/422/485, RJ45 Gigabit, Micro SD
• Android (Standard) mit optionalen Linux-Varianten

Zertifizierungen & Robustheit

• CE, FCC
• Front IP65
• Schock- und Vibrationsprüfungen nach MIL-STD (Details auf Produktseite)

Display & Bedienbarkeit
Der true-flat Rahmen vereinfacht die Reinigung in industriellen und Reinraum-Umgebungen. Der PCAP-Touch ermöglicht präzise Multi-Touch-Eingaben für HMI-Anwendungen. Montage: Panel- und VESA-Montage für flexible Einsatzszenarien (Wand, Tisch, Fahrzeug).
E/A und Erweiterbarkeit

• USB: 2 x USB 2.0 Type-A; 1 x Micro USB 2.0 OTG
• Serielle Schnittstelle: 1 x RS232/422/485 (Default RS232)
• LAN: 1 x RJ45 10/100/1000 Mbps
• Video: 1 x Micro HDMI (optional)
• Audio: 2 x Lautsprecher (optional)
• Speicher: 1 x Micro SD (bis 32 GB); eMMC onboard 32 GB
• Optional: WLAN, Bluetooth

Anwendungsfälle

• Maschinenbedienpanels und Bediener-HMIs
• Automatisierungs-Dashboards und Linienüberwachung
• Verpackungs- und Lagerüberwachung
• HMI für Reinräume und Elektronikmontage
• Werksversorgungs- und Logistik-Dashboards

Technische Daten

• Modell: R19IM3S-GCM1
• Marke: Winmate
• Display: 19,0 inches; Auflösung 1280 x 1024; Helligkeit 250 nits; Kontrast 1000:1; Blickwinkel 85/85/80/80
• Aktive Fläche: 376.32 x 301.06 mm
• CPU: ARM A53 Quad Core 2.0 GHz
• RAM: 4 GB LPDDR4
• Speicher: eMMC 32 GB onboard
• Betriebssystem: Android 11 (Standard, upgradebar auf Android 13); optional Linux Yocto 5.15.47 (Qt 5.15) oder Ubuntu Server 22.04
• WLAN / Bluetooth: optional
• Stromversorgung: 12V DC über Terminal Block (Standard); optional 9~36V; Adapterangaben auf der Seite
• Mechanik: 445 x 370 x 51 mm; Cut-out 388 x 280 mm; Montage Panel & VESA 100 x 100 mm
• Gehäuse: Metallgehäuse mit Kunststoffblende; Kühlung: fanless
• Umgebung: Feuchte 10%–90% RH (nicht kondensierend); Betriebstemp. 0°C–50°C; Lagerung -20°C–60°C
• Shock / Vibration: MIL-STD-810H (Details)
• IP-Schutzart: Front IP65
• Zertifizierungen: CE, FCC
• Zubehör: Quick Start Guide (Hardcopy), AC Adapter 12V/50W (referenziert), Netzkabel, 3-Pin Terminal Block to DC Jack, optionale Lautsprecher
