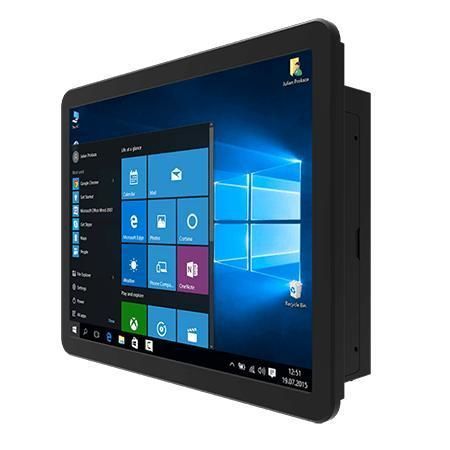

Panel-PC / mit kapazitivem PCAP-Touchscreen R12ITWS-MHM2

Multitouchscreen12,1"1024 x 768

Kurzbeschreibung
Der Winmate R12ITWS-MHM2 ist ein 12,1-Zoll M‑Series HMI‑Panel‑PC für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs. Er verfügt über ein modulares Zwei‑Teil‑Design (Box PC + Display), lüfterlosen Betrieb, frontseitigen IP65‑Schutz, projiziert‑kapazitiven Multi‑Touch und eine Service‑Öffnung für Vor‑Ort‑Wartung und Upgrades.

Wesentliche Merkmale

• Intel Core i5-1135G7 (Tiger Lake UP3, 11. Gen)
• True flat, randloses 12,1" Display
• Aluminiumgehäuse mit Korrosionsschutz
• Frontseitiger IP65‑Schutz
• Projiziert‑kapazitiver (P‑Cap) Multi‑Touch
• Lüfterloses Design
• Breiter Eingang 9–29 V DC
• Herausnehmbarer 2,5" SSD‑Schacht

Design & Bedienbarkeit

• Modulares Konzept: Box PC und Display sind via Board‑to‑Board‑Docking austauschbar für schnelle Feldwechsel.
• P‑Cap Multi‑Touch: Sensor hinter Glas oder vandalismusresistentem Glas montiert für Kratz‑ und Reinigungsflüssigkeits‑Beständigkeit.
• Servicezugang: einfacher Zugriff auf Speicher, Laufwerk und PCIe‑Module für Wartung vor Ort.
• True flat Front: einfache Reinigung ohne Schmutzfallen.
• Front IP65: Schutz gegen Staub und Spritzwasser für anspruchsvolle Umgebungen und Kioske.

IO & Erweiterbarkeit

• USB: 4 x USB 3.2 Gen 1 (Type‑A)
• Seriell: 2 x RS232/422/485 (Standard RS232)
• LAN: 2 x Gigabit RJ45
• Video: 1 x DP1.4 (Standard); HDMI 2.0 optional
• Audio: 1 x Audio‑Combo (Mic in / Line out)
• Erweiterung: 1 x mPCIe; 1 x PCIe x16 (x4 Signal) Modulslot; 1 x M.2 2230 Key E; 1 x M.2 2280 Key M (NVMe); steckbare 2,5" HDD/SSD‑Bucht
• Stromversorgung: 9~29 V DC über 3‑Pin Terminal Block

Zubehör

• 100~240 V AC auf DC Adapter
• Netzkabel
• Open‑Wire Kabel mit Terminal Block Connector
• Montageklammern und VESA‑Schrauben

Zertifizierungen

• CE
• FCC

Technische Daten

• Modell: R12ITWS-MHM2
• Display: 12.1"
• Touch / Glas: Projected Capacitive Multi‑Touch Screen
• Auflösung: 1024 x 768
• Helligkeit: 500 nits
• Kontrastverhältnis: 1000:1
• Blickwinkel: 89/89/89/89
• Aktive Fläche: 245.76 x 184.32 mm
• Prozessor: Intel Core i5-1135G7 2.4 GHz (bis zu 4.2 GHz)
• Arbeitsspeicher: 2x Slots; 4 GB ab Werk; Optionen 8/16/32 GB
• Speicher: 1 x M.2 2280 NVMe (128 GB ab Werk, bis zu 512 GB); optional 2 x 2.5" herausnehmbare SSD
• Ethernet Controller: Intel I211-AT & I219-LM
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 11 IoT Enterprise 64‑bit, Windows 11 Pro 64‑bit, Linux Ubuntu 22.04 (Wake on Touch unter Linux nicht unterstützt)
• WLAN/BT: optional
• Mechanik: 322 x 256 x 91 mm
• Ausschnitt: 301 x 237 mm
• Gewicht: 5.4 kg
• Montage: Panel‑Mount Standard; VESA optional
• Gehäuse: Aluminium, korrosionsgeschützt
• Kühlung: lüfterlos
• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0°C–50°C
• Lagerungstemperatur: -10°C–60°C
• Front IP Schutz: IP65
• Leistungseingang: 9~29 V DC, 3‑Pin Terminal Block (mit Sicherung)
• Adapter: 12 V 120 W
• Leistungsaufnahme: 45 W ~ 55 W
• I/O Zusammenfassung: 4 x USB 3.2 Gen1, 2 x RS232/422/485, 2 x Gigabit LAN, DP1.4, HDMI optional, 1 x Audio Combo
