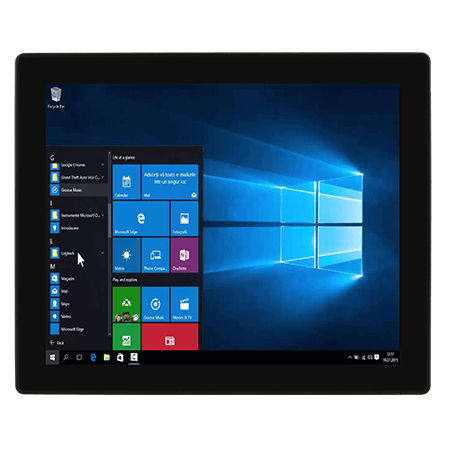

Panel-PC / mit Multi-Touch-Screen R19ITWS-MHA1

mit Touchscreenmit kapazitivem PCAP-Touchscreen19"

Übersicht
Der Winmate R19ITWS-MHA1 ist ein 19" HMI-Panel-PC der M‑Serie für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er ist mit einem Intel® Core™ i5-1135G7 (11. Generation) ausgestattet und bietet ein True-Flat 19" PCAP-Display, modulare Box-PC + Display-Architektur, lüfterloses Design und frontseitigen IP65-Schutz für raue Einsatzbedingungen.

Hauptmerkmale

• Intel® 11. Generation Tiger Lake UP3 Core™ i5 (i5-1135G7)
• Wirklich flaches randloses 19.0" Display
• Aluminiumgehäuse mit Korrosionsschutzbehandlung
• Frontseitiger IP65-Schutz gegen Staub und Wasser
• Projiziert-kapazitiver Multi-Touch (PCAP)
• Lüfterloses Design für geräuscharmen, wartungsarmen Betrieb
• Weitbereichseingang 9–29 V DC
• Schnell entnehmbarer 2,5" SSD-Schacht für Wartungsarbeiten

Design & Highlights
Modulares Design: Das Gerät besteht aus zwei austauschbaren Modulen (Box-PC und Display), die über einen Board-to-Board-Docking-Anschluss verbunden sind, sodass Displaygröße oder Box-PC vor Ort flexibel gewechselt werden können.

P-Cap Multi-Touch: Der projiziert-kapazitive Touchscreen unterstützt simultane Berührungen und kann hinter Schutzglas oder vandalensicherem Glas montiert werden, um Kratz- und Reinigungsflüssigkeitsbeständigkeit zu erhöhen.

Servicefreundlicher Zugriff: Ein Wartungsfenster ermöglicht schnellen Zugang für Speichererweiterungen, HDD/SSD-Tausch und PCIe-Modulzugriff, um Ausfallzeiten zu minimieren.

True Flat Front & IP65: Die randlose Frontscheibe erleichtert die Reinigung und reduziert Staubansammlungen; die Front mit IP65-Schutz eignet sich für Industrie‑Kioske und teils exponierte Installationen.

Technische Daten / Spezifikationen

• Modell: R19ITWS-MHA1
• Marke: Winmate
• Display: 19.0 inches
• Display - Touch / Glas: Projected Capacitive Multi Touch Screen (PCAP)
• Auflösung: 1280 x 1024
• Panel-Helligkeit: 400 nits
• Kontrastverhältnis: 1000:1
• Betrachtungswinkel: 85, 85, 80, 80
• Aktive Fläche: 376.32 x 301.06 mm
• System - Prozessor: Intel Core i5-1135G7 2.4GHz (bis zu 4.2GHz)
• System - Speicher: 2 x SO-DIMM; 4GB (Standard); 8GB / 16GB / 32GB optional
• System - Massenspeicher: 1 x M.2 2280 NVMe SSD (128GB Standard bis 512GB); optional 2 x 2.5" entnehmbare HDD/SSD-Bays (256GB bis 512GB)
• Ethernet-Controller: Intel® I211-AT + Intel® I219-LM
• Sicherheit: Trusted Platform Module (TPM) 2.0
• Betriebssysteme: Windows 11 IoT Enterprise 64-bit (optional); Windows 11 Pro 64-bit (optional); Linux Ubuntu 22.04 (optional, Wake on Touch nicht unterstützt)
• WLAN / Bluetooth: optional (M.2 2230 Key E für WiFi)
• Expansion: 1 x mPCIe; 1 x PCIe x16 (x4 signal, max Modulgröße 180 x 121 mm); 1 x M.2 2230 Key E; 1 x M.2 2280 Key M; swappable 2.5" HDD/SSD Bay
• Mechanik - Abmessungen: 445.7 x 370.5 x 93.8 mm
• Mechanik - Ausschnitt (Cut out): 412 x 338 mm
• Mechanik - Gewicht: 10.4 kg
• Montage: Panel mount (Standard); VESA mount (optional)
• Gehäuse: Metallgehäuse, Aluminium mit Korrosionsschutzbehandlung
• Kühlsystem: Lüfterloses Design
• Umgebung - Betriebsfeuchtigkeit: 10% bis 90% RH, nicht kondensierend
• Umgebung - Betriebstemperatur: 0°C bis 50°C
• Umgebung - Lagertemperatur: -10°C bis 60°C
• IP-Klasse: Front IP65
• Zertifizierungen: CE, FCC
• IO-Ports - USB: 4 x USB 3.2 Gen 1 (Type-A)
• IO-Ports - Seriell: 2 x RS232/422/485 (Standard RS232)
• IO-Ports - LAN: 2 x Gigabit RJ45
• Video: 1 x DP 1.4 (Standard); 1 x HDMI 2.0 (optional)
• Audio: 1 x Audio-Combo-Buchse (Mic in / Line out)
• Anzeige: 1 x LED-Anzeige für Storage
• Stromversorgung - Eingang: 1 x 9~29V DC, 3-Pin Terminal Block
• Stromversorgung - Spezifikation: 9V~29V DC mit Sicherungsschutz; Adapter 12V 120W
• Leistungsaufnahme: 50W ~ 60W
• Steuerung - Tasten: 1 x Power-Taste mit LED; 1 x Reset-Taste
• Zubehör - Enthalten/optional: 100~240V AC-DC Adapter; Netzkabel; Open-Wire-Kabel mit Terminal-Block-Stecker; Montage-Clips; VESA-Schrauben
