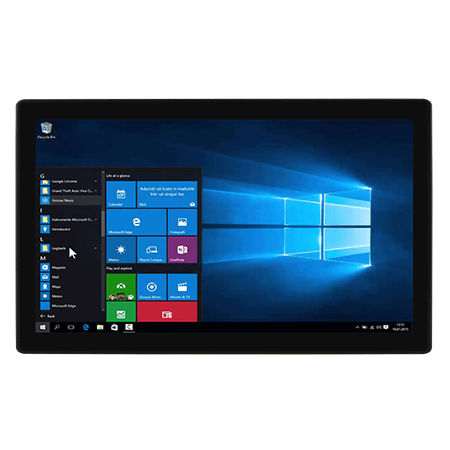

Panel-PC / mit kapazitivem PCAP-Touchscreen W24ITWS-MHA2

mit TouchscreenMultitouchscreen24"

Kurze Beschreibung
Der W24ITWS-MHA2 ist ein 24" M‑Series HMI-Panel-PC mit Intel® Core™ i5-1135G7 (Tiger Lake UP3). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs, vereint er ein lüfterloses Design, ein aluminiumgehäuse mit Korrosionsschutz, ein True-Flat Edge-to-Edge-Display, frontseitige IP65-Abdichtung und ein projiziert-kapazitives (P-CAP) Multi-Touch-Display. Die modulare Box-PC + Display-Architektur sowie die herausnehmbare 2,5" SSD-Bucht vereinfachen den Service vor Ort.

Hauptmerkmale

• Intel® 11. Generation Tiger Lake UP3 Core™ i5 CPU (i5-1135G7)
• 24" True-Flat Display, 1920×1080
• Aluminiumgehäuse mit Korrosionsschutz
• Frontseitiger IP65-Schutz gegen Staub und Spritzwasser
• Projiziert-kapazitives (P-CAP) Multi-Touch
• Lüfterloses Design
• Breiter 9–29 V DC-Eingang
• Schnell herausnehmbare 2,5" SSD-Bucht

Modulares Design
Das M‑Series-Konzept trennt Box-PC und Display über einen Board-to-Board-Docking-Anschluss. Displaygrößen oder der Rechenmodul können je nach Anwendung ausgetauscht werden.

P-Cap Multi-Touch (Robust & Bedienerfreundlich)
Das projiziert-kapazitive Touch unterstützt Mehrfingereingaben. Der Touchsensor kann hinter Glas oder vandalensicherem Glas montiert werden, was Kratzfestigkeit und Beständigkeit gegen Reinigungsmittel erhöht.

Servicefreundlicher Zugang
Eine Serviceklappe ermöglicht Speicheraufrüstung, Austausch von HDD/SSD und Zugang zu PCIe-Modulen für schnellen Vor-Ort-Service.

Front IP65 (Staub- und Spritzwassergeschützt)
Die frontseitige IP65-Abdichtung schützt die Bedienoberfläche vor Staub und Wasser, geeignet für Außenkioske und anspruchsvolle Industrieumgebungen.

True Flat (Leicht zu reinigen)
Die flache Frontfläche reduziert Schmutzansammlungen an Kanten und erleichtert Reinigungsprozesse.

Zertifizierungen

• CE
• FCC

Technische Daten

• Display - Größe: 24.0 inches
• Display - Touch / Glas: Projected Capacitive Multi Touch Screen
• Display - Auflösung: 1920 x 1080
• Display - Helligkeit: 250 nits
• Display - Kontrastverhältnis: 3000:1
• Display - Blickwinkel: 89, 89, 89, 89
• Display - Aktive Fläche: 527.04 x 296.46 mm
• Prozessor: Intel Core i5-1135G7 2.4 GHz (turbo bis 4.2 GHz)
• Speicher: 2x SO-DIMM; 4 GB Standard; optional 8 / 16 / 32 GB
• Speicher (Storage): 1 x M.2 2280 NVMe SSD (128–512 GB); optional 2 x 2.5" entnehmbare SSD/HDD-Bucht
• Ethernet-Controller: Intel® I211-AT und Intel® I219-LM
• Sicherheit: TPM 2.0
• Betriebssystem (optional): Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (kein Wake on Touch unter Linux)
• Drahtlos: WLAN/BT optional (M.2 2230 Key E)
• Erweiterung: 1 x mPCIe; 1 x PCIe x16 (x4 signal, Modul max. 180 x 121 mm); 1 x M.2 2230 Key E; 1 x M.2 2280 Key M; swappable 2.5" Bucht
• Mechanik - Abmessungen: 603.6 x 373 x 91.4 mm
• Mechanik - Ausschnitt: 583 x 353 mm
• Mechanik - Gewicht: 12.5 kg
• Mechanik - Montage: Panel-Montage (Standard); VESA optional
• Gehäuse: Metallgehäuse (Aluminium, korrosionsgeschützt)
• Kühlung: Fanless Design
• Umgebung - Betriebliche Luftfeuchte: 10% bis 90% RH, nicht kondensierend
• Umgebung - Betriebstemperatur: 0°C bis 50°C
• Umgebung - Lagertemperatur: -10°C bis 60°C
• Front IP Rating: IP65
• IO - USB: 4 x USB 3.2 Gen.1 (Type-A)
• IO - Seriell: 2 x RS232/422/485 (Default RS232)
• IO - LAN: 2 x Gigabit LAN (RJ45)
• IO - Video: 1 x DP1.4 (Standard); 1 x HDMI 2.0 optional
• IO - Audio: 1 x Audio Combo (Mic in / Line Out)
• Anzeige: 1 x LED-Indikator für Speicher
• Stromversorgung - Eingang: 1 x 9~29V DC, 3-Pin Terminal Block
• Stromversorgung - Adapter: 9~29V DC mit Sicherung; Adapter 12V 120W
• Leistungsaufnahme: 45W~55W
• Bedienelemente: 1 x Power-Button mit LED; 1 x Reset-Button
• Zubehör (inkl./optional): 100~240V AC→DC Adapter; Netzkabel; Open wire Kabel mit Terminal Block; Montageclips; VESA Schrauben
