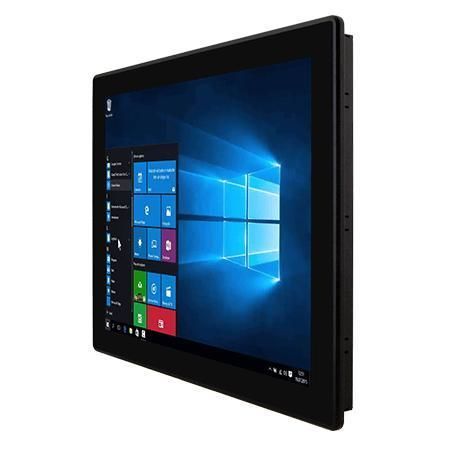

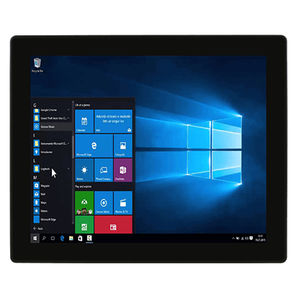

Panel-PC / Multitouchscreen R17ITWS-MHM1

mit kapazitivem PCAP-Touchscreen17"1280 x 1024

Produktübersicht
Der Winmate R17ITWS-MHM1 ist ein 17" HMI-Panel-PC der M-Serie mit Intel® Core™ i5-1135G7, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er bietet ein true flat Edge-to-Edge-Display, ein korrosionsgeschütztes Aluminiumgehäuse, frontseitige IP65-Abdichtung, P-CAP-Multi-Touch, lüfterlosen Betrieb, 9–29 V DC Eingang und einen herausnehmbaren 2,5" SSD-Schacht für schnellen Service.

Hauptmerkmale

• Intel® 11. Gen Tiger Lake UP3 Core™ i5 (i5-1135G7)
• 17.0" true flat Edge-to-Edge Display, 1280 x 1024, 350 nits
• Aluminiumgehäuse mit Korrosionsschutzbehandlung
• Frontseitiger IP65-Schutz gegen Staub und Wasser
• Projiziert-kapazitiver (P-CAP) Multi-Touchscreen
• Lüfterloses Design
• Großer DC-Eingangsbereich: 9–29 V
• Schnell entnehmbarer 2,5" SSD-Schacht

Design & Bedienbarkeit

• Modulares Konzept: Austauschbare Box-PC- und Display-Module über Board-to-Board-Docking für einfache Upgrades oder Modulwechsel.
• P-Cap Multi-Touch hinter vandalensicherem Glas: Unterstützt Multitouch-Gesten, widerstandsfähig gegen Kratzer und Reinigungsmittel.
• Servicefreundlicher Zugang: Servicefenster für einfachen Zugriff auf Speicher, Storage oder PCIe-Module.
• True Flat Frontfläche erleichtert Reinigung und reduziert Staubablagerungen.

Zertifizierungen

• CE
• FCC

Technische Daten

• Modell / Marke — R17ITWS-MHM1 / Winmate
• Display — Größe: 17.0 inches; Touch/Glas: Projected Capacitive Multi Touch Screen; Auflösung: 1280 x 1024; Helligkeit: 350 nits; Kontrast: 1000:1; Betrachtungswinkel: 85/85/80/80; Aktive Fläche: 337.920 x 270.336 mm
• System — CPU: Intel Core i5-1135G7 2.4 GHz (bis 4.2 GHz); Speicher: 2x SO-DIMM (4 GB Standard; Optionen 8/16/32 GB)
• Speicher — 1 x M.2 2280 NVMe SSD (128 GB Standard, bis 512 GB); optional 2 x 2.5" entfernbare SSD/HDD (256–512 GB)
• Netzwerk & Sicherheit — Ethernet: Intel I211-AT + I219-LM; WLAN/Bluetooth: optional; TPM 2.0
• Erweiterung — 1 x mPCIe; 1 x PCIe x16 (x4 Signal, Modul max 180 x 121 mm); 1 x M.2 2230 Key E (WiFi); 1 x M.2 2280 Key M (NVMe); swappable 2.5" Bay
• IO Ports — 4 x USB 3.2 Gen1 (Type-A); 2 x RS232/422/485 (Standard RS232); 2 x Gigabit LAN RJ45; 1 x DP1.4 (Standard), HDMI 2.0 optional; 1 x Audio-Combo (Mic in / Line Out)
• Mechanik — Abmessungen: 393 x 325 x 94.4 mm; Cut-out: 373 x 305 mm; Gewicht: 7.0 kg; Montage: Panel mount (Standard), VESA optional; Gehäuse: Metall (Aluminium, korrosionsgeschützt)
• Umgebung — Betriebsfeuchte: 10%–90% RH, nicht kondensierend; Betriebstemperatur: 0°C–50°C; Lagerung: -10°C–60°C; Front IP: IP65
• Strom — Eingang: 9–29 V DC über 3-Pin-Klemmleiste; Adapter Beispiel: 12 V 120 W; Verbrauch: ~55–65 W
• Steuerung & Anzeigen — 1 x Power-Button mit LED; 1 x Reset-Button; 1 x LED-Indikator für Storage
• Zubehör — AC-Adapter 100~240 V→DC, Netzkabel, Open-Wire-Kabel mit Klemmenstecker, Montage-Clips, VESA-Schrauben
