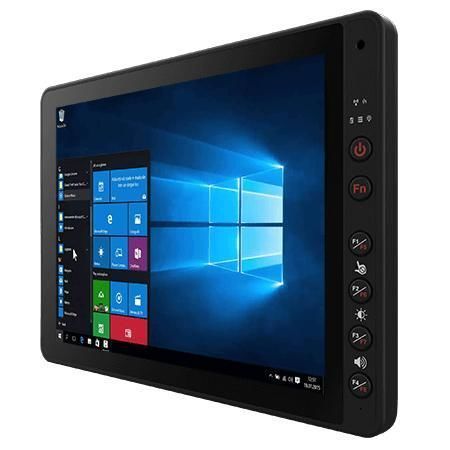

12,1"-Fahrzeugterminal FM12E-V

Intel® Atom x6413EMIL-STD-810HIP 65

Übersicht
Der FM12E-V ist ein 12,1-Zoll fahrzeugmontierter Computer, entwickelt für Lagerlogistik, Flottenmanagement und Gabelstaplereinsatz. Für den industriellen Fahrzeugeinsatz konzipiert, vereint er Intel Elkhart Lake Prozessoren, ein PCAP-Multi-Touch-Display, IP65-Schutz und MIL-STD-810H-Konformität für zuverlässigen Betrieb unter rauen Bedingungen.

Hauptmerkmale

• Intel® Elkhart Lake Prozessoroptionen (x6413E standard)
• 12,1" 1024×768 PCAP Multi-Touch Display (400 nits standard, 800 nits optional)
• IP65 Frontschutz und MIL-STD-810H zertifiziertes Gehäuse
• Weiter Stromeingang 10–60 V DC mit Zündungssteuerung zur Fahrzeugintegration
• Großer Betriebstemperaturbereich: -30 °C bis 60 °C
• VESA-Montageunterstützung und lüfterloses Design

Zertifizierungen

• IP65
• MIL-STD-810H (Stoß & Vibration)
• CE, FCC, IC (ICES-003)
• UL60950-1, EN60950-1, PTCRB

Produktdetails
Vibrations- und stoßsicheres Design
Robustes Gehäuse, MIL-STD-810H-zertifiziert, mit ESD-Schutz und IK07-Prüfung zur Beständigkeit gegen fahrzeugbedingte Stöße und Vibrationen.

PCAP-Touchscreen
Projected-capacitive Multi-Touch mit Unterstützung für Finger-, Handschuh- und Stiftbetrieb; Hochhelligkeitsoption für den Außeneinsatz verfügbar.

Leistungsfähige CPU
Standard Intel Atom x6413E (1,5 GHz, bis zu 3,0 GHz); optionale leistungsstärkere Elkhart Lake Varianten für anspruchsvolle Edge-Anwendungen.

Windows IoT Unterstützung
Auslieferung mit Windows 10 IoT Enterprise LTSC (64-bit) standardmäßig; Windows 11 IoT Enterprise LTSC (64-bit) optional für Unternehmensverwaltung und Fernsteuerung.

Zuverlässigkeit bei Extremtemperaturen
Für stabilen Betrieb in Kühlkettenanwendungen und heißen Umgebungen ausgelegt dank großem Temperaturbereich und lüfterlosem Thermalkonzept.

Technische Daten
Display

• Größe: 12.1 inches
• Typ: Projected Capacitive Multi Touch (PCAP)
• Auflösung: 1024 x 768
• Helligkeit: 400 nits (Standard); 800 nits (Optional)
• Kontrastverhältnis: 1000:1
• Blickwinkel: 89/89/89/89
• Touch-Modi: Finger, Stylus, Glove

System-Spezifikation

• Prozessor: Intel Atom x6413E 1,5 GHz (bis zu 3,0 GHz) Standard; optional x6425E, x7433RE, x7835RE
• Speicher: 4 GB Standard; 8 GB / 16 GB optional
• Speicher (Storage): 128 GB Standard; 256 GB / 512 GB optional
• Sicherheit: TPM 2.0, SOTI MobiControl Kompatibilität
• OS: Windows 10 IoT Enterprise LTSC (64-bit) Standard; Windows 11 IoT Enterprise LTSC optional
• Drahtlos: WLAN, Bluetooth; WWAN 4G/LTE optional; GNSS GPS/GLONASS optional
• Sensoren: G-Sensor, Lichtsensor, Temperatursensor

Kamera

• Frontkamera: 2 MP

Umgebung

• Betriebsfeuchte: 5%–90% RH, nicht kondensierend
• Betriebstemperatur: -30 °C bis 60 °C
• Lagerungstemperatur: -30 °C bis 60 °C
• Stoß: MIL-STD-810H Method 516.8 Procedure I
• Vibration: MIL-STD-810H Method 514.8 Procedure I
• IP Rating: IP65
• Impact: EN62262 IK07
• ESD: EN 61000-4-2, ±8kV direct & ±12kV air

Konformitätsdetails

• CE, FCC, IC (ICES-003)
• UL60950-1, EN60950-1, PTCRB

Bedienelemente & Tasten

• 1 x Power Button
• 5 x programmierbare Funktionstasten (via Winset)

I/O Anschlüsse

• USB: 1 x USB Type-C; 1 x USB 2.0 Type-A
• Seriell: 2 x RS232/422/485 (Standard RS232)
• LAN: 1 x Gigabit LAN (Standard); optional PSE (IEEE 802.3at 30W)
• Audio: 1 x Audio (Mic in & Line out) optional mit DIDO
• Micro SD: 1 x Slot
• SIM: 1 x Dual-Nano SIM Slot
• Indicator: 4 x LEDs (WLAN, UPS battery, HDD, Heater)
• DIDO: 1 x DIDO (2 DI, 2 DO) optional
• CANBus: 1 x CANBus optional

Mechanik

• Abmessungen: 306.6 x 225 x 56.6 mm
• Gewicht: ~2,4 kg
• Montage: VESA 75 x 75 mm
• Kühlung: Fanless Design

Sicherheitsfunktion

• SOTI MobiControl Kompatibilität für Fernverwaltung

Zubehör
Standardzubehör

• 1,8 m Netzkabel mit Fuse Kit (PWC180 / PCC-FM / FK-FMD)
• 84W Adapter mit Netzkabel; Quick Start Guide

Optionale Zubehörteile (Beispiele)

• Magnetische Multi-Band Kombi-Antenne (VM10S), GPS & LTE MIMO Antenne (VM9C)
• RS232 & Audio Kabel, GPS Antenne, WWAN Antenne
• Stylus Kit, RS232 & CANBus Kabel, IP65 LAN/USB Kabel, Montagekits

Stromversorgung

• Batterie: Optional 400 mAh UPS (ca. 20 Minuten Backup)
• Spannungsbereich: 10–60 V DC mit Zündungssteuerung
• Leistungsaufnahme: typisch 45 W

Montagebeispiele
Montage 1 – No-Drill Lösung (Beispiel)

• RAM clamp mounts am Gabelstapler: RAM-D-247U-4 ; RAM Arm RAM-D-201U ; RAM Ball RAM-D-2461U

Montage 2 – Drill Lösung (Beispiel)

• RAM round base RAM-D-202U ; RAM Arm RAM-D-201U ; RAM Ball RAM-D-2461U

Hinweise

• Bilder und Tabellen sind illustrativ; verfügbare Installationsmethoden hängen vom Modell und den Optionen ab.
• Bitte erforderliche I/O-, Montage- und Stromkonfiguration vor Bestellung prüfen.
