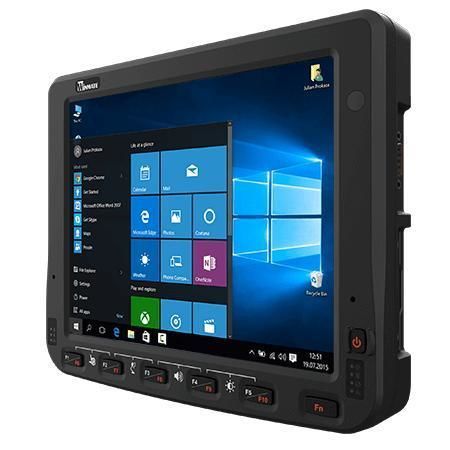

10,4"-Fahrzeugterminal FM10E-V

Intel® Atom x6413EMIL-STD-810HIP 65

Übersicht
Der Winmate FM10E-V ist ein 10,4" Windows Fahrzeugterminal mit Intel® Elkhart Lake Prozessoren. Entwickelt für Lagerlogistik, Flottenmanagement und Gabelstaplerbetrieb, bietet es frontseitige IP65-Schutzklasse, MIL-STD-810H Stoß- und Vibrationsschutz, breite 10–60V DC Stromversorgung mit Zündungsunterstützung, PCAP-Multitouch und VESA-Montageoptionen für Fahrzeuge.

Hauptmerkmale

• Intel® Elkhart Lake Prozessoren (Standard x6413E; optionale Varianten)
• 10,4" 1024 x 768 PCAP Multitouch Display (400 nits Standard, 800 nits optional)
• Frontseitig IP65; MIL-STD-810H zertifiziert
• Breiter Stromeingang 10–60V DC mit Zündungssteuerung; optionale UPS-Batterie
• Betriebstemperatur −30 °C bis 60 °C; lüfterloses Design
• VESA 75 x 75 mm Montage; RAM Mount kompatibel

Zertifizierungen

• IP65
• MIL-STD-810H (Stoß & Vibration)
• CE, FCC, IC (ICES-003)
• UL60950-1, EN60950-1, PTCRB

Details und Produktmerkmale
Der FM10E-V ist für den Dauereinsatz im Feld ausgelegt; das Gehäuse erfüllt IP65 und MIL-STD-810H für den Einsatz in rauen Industrieumgebungen.

PCAP-Touchscreen: 10,4" projected capacitive Panel mit Unterstützung für Hand-, Stylus- und Handschuhmodus; resistent gegen Schmutz und Partikel.

Leistungsfähige CPU-Optionen: Standard Intel Atom x6413E, optionale höherwertige Elkhart Lake CPUs für bessere Rechen- und Grafikleistung sowie Managementfunktionen für IoT/Edge-Anwendungen.

Windows IoT Enterprise: Standardmäßig Windows 10 IoT Enterprise LTSC (64-bit); Windows 11 IoT Enterprise LTSC optional für Unternehmensverwaltung.

Sicherheit & Management: TPM 2.0 Hardware-Sicherheit und SOTI MobiControl Kompatibilität für zentrale Verwaltung und sichere Flottenoperationen.

Montage 1 – Lösung ohne Bohren (Auszug)
Nr. | Component | RAM Mount Part Number | Description | ANZAHL
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1

Montage 2 – Bohrlösung (Auszug)
Nr. | Component | RAM Mount Part Number | Description | ANZAHL
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1

Montage 3 – Tastaturmontage (Auszug)
Nr. | Component | RAM Mount Part Number | Description | ANZAHL
D | Winmate Keyboard adapter plate (PN:821009131600) | - | 4 VESA holes to device and 4 AMPS holes to RAM Ball | 1
F | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
E | RAM Ball on adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1

Hinweise
Verfügbare Installationsmethoden hängen vom gewählten Modell/der Konfiguration ab. Abbildungen sind beispielhaft und können vom gelieferten Produkt abweichen.

Technische Daten

• Display: 10.4" 1024 x 768, PCAP Multitouch; Helligkeit 400 nits (Standard), 800 nits (Optional)
• CPU: Intel Atom x6413E 1.5GHz (bis 3GHz) Standard; optional x6425E, x7433RE, x7835RE
• RAM/Storage: 4GB/128GB Standard; optional 8GB/16GB und 256GB/512GB
• Sicherheit: TPM 2.0; SOTI MobiControl Konformität
• OS: Windows 10 IoT Enterprise LTSC (64-bit) Standard; Windows 11 IoT Enterprise LTSC optional
• Konnektivität: WLAN, Bluetooth; optional WWAN 4G/LTE; optional GNSS (GPS/GLONASS)
• I/O: 1 x USB Type-C; 1 x USB 2.0 Type-A; 2 x RS232/422/485 (Default RS232); 1 x Gigabit LAN (PSE optional); Micro SD; Dual-Nano SIM; Audio/DIDO optional; CANBus optional
• Umgebung: Betriebstemp. −30 °C bis 60 °C; Feuchte 5%–90% RH, non-condensing
• Robustheit: MIL-STD-810H; IP65; EN62262 IK07; ESD EN 61000-4-2
• Mechanik: 268.1 x 214 x 51 mm; Gewicht 2.4 kg; VESA 75 x 75 mm; lüfterlos
• Strom: 10–60V DC mit Zündungssteuerung; optionale 400mAh UPS (~20 min); typ. Verbrauch 45W
