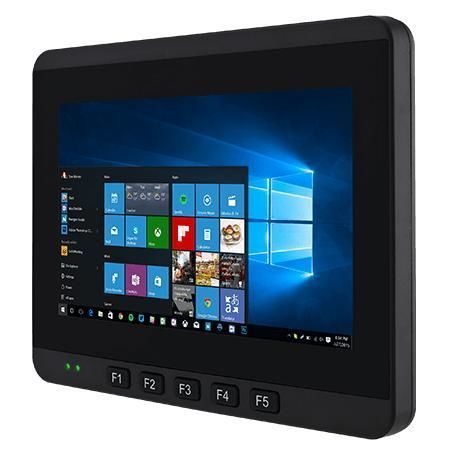

7"-Fahrzeugterminal FM07

Intel® Pentium® N4200intel® celeron® N3350MIL-STD-810G

Beschreibung
Der Winmate FM07 ist ein 7-Zoll Fahrzeugcomputer für Lagerlogistik, Flottenmanagement und Gabelstaplerbetrieb. Er ist für eingebettete und missionskritische Umgebungen ausgelegt und kombiniert breite Fahrzeugeingangsspannung, M12‑Steckverbinder, IP65-Schutz sowie Stoß- und Vibrationsfestigkeit nach MIL-STD-810G. Das Display ist ein projiziert-kapazitives Multi-Touch; Standard-CPU ist Intel® Celeron® N3350, optional Intel® Pentium® N4200. Standardbetriebssystem: Windows 10 IoT Enterprise (64-bit); Ubuntu 20.04 optional.

Hauptmerkmale

• Intel® Celeron® N3350 (Apollo Lake) standard; Intel® Pentium® N4200 optional
• 7.0" 1024 x 600 projiziert-kapazitiver Multi-Touch, Helligkeit 1000 nits
• Breiter Stromeingang 9–36 V DC mit Zündungssteuerung
• Wasserdichte M12‑Steckverbinder und M12 Gigabit LAN
• IP65 staub- und wasserdicht
• Stoß- und Vibrationsfestigkeit nach MIL-STD-810G
• Drahtlos: WLAN, Bluetooth, GNSS (GPS/GLONASS); optional WWAN (4G/LTE)
• 5 programmierbare Frontfunktionstasten

Zertifizierungen

• MIL-STD-810G
• IP65
• E‑Mark
• FCC
• CE

Produktdetails — Highlights

• Display: 7.0" projiziert-kapazitiver Multi-Touch, 1024 x 600, 1000 nits, Kontrast 800:1, aktive Fläche 152.2144 x 85.92 mm
• System: Intel Celeron N3350 1.1 GHz (bis zu 2.4 GHz) Standard; Pentium N4200 optional; 4 GB Standard (8 GB optional); 1 x M.2 2242 SSD 128 GB
• Ethernet: 1 x Gigabit Ethernet (M12)
• Sicherheit: TPM 2.0
• OS: Windows 10 IoT Enterprise (64-bit) Standard; Linux Ubuntu 20.04 optional
• Fahrzeugeinspeisung: interner Weitbereichskonverter 9–36 V DC mit Zündungssteuerung; Leistungsaufnahme max. 35 W
• I/O: 2 x USB (via DB9 am Dock), 1 x RS232/422/485 (Standard RS232), 1 x Gigabit LAN (M12), 1 x Lautsprecher, 1 x SIM‑Slot, DIDO (5 DI / 3 DO), 2 x CANBUS
• Mechanik: Abmessungen 190 x 146 x 40 mm; Gewicht 1,25 kg; RAM-Mount und VESA 75 x 75 mm unterstützt; lüfterloses Design
• Umgebung: Betriebsluftfeuchte 10%–95% RH; Betriebstemperatur -20 °C bis 60 °C; MIL-STD-810G für Schock/Vibration

Montagelösungen (Tabellen)
Montage 1 - Lösung ohne Bohren
Nr. | Bauteil | RAM-Mount-Teilenummer | Beschreibung | ANZAHL
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75 x 75 mm VESA with 2.25” Ball | 1
C-1 | Schraube | - | SUS304 M4 x 12 mm Screw | 4
C-2 | Unterlegscheibe | - | M4 Washer | 4

Montage 2 - Bohrerlösung
Nr. | Bauteil | RAM-Mount-Teilenummer | Beschreibung | ANZAHL
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
A1-1 | Schraube | - | SUS304 M8 x 40 mm Screw | 4
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75 x 75 mm VESA with 2.25” Ball | 1
C-1 | Schraube | - | SUS304 M4 x 12 mm Screw | 4
C-2 | Unterlegscheibe | - | M4 Washer | 4

Montage 3 - Tastaturmontage (Auszug)
Nr. | Bauteil | RAM-Mount-Teilenummer | Beschreibung | ANZAHL
A | Winmate Keyboard Adapter Plate (PN: 821009131600) | - | 4 VESA holes on the plate to device and 4 AMPS holes to RAM Ball | 1
A-1 | Schraube | - | SUS304 M4 x 10 mm Screw | 4
A-2 | Unterlegscheibe | - | M4 Washer | 4
B | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
B-1 | Schraube | - | SUS304 M5 x 16 mm Screw | 4
B-2 | Unterlegscheibe | - | M5 Washer | 4
C | RAM Ball on the bottom part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
C-1 | Schraube | - | SUS304 M5 x 12 mm Screw | 4
C-2 | Unterlegscheibe | - | M5 Washer | 4
D | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
E | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5” Round Base with 1.5” Ball | 1
E-1 | Schraube | - | SUS304 M5 x 12 mm Screw | 4
E-2 | Unterlegscheibe | - | M5 Washer | 4
F | Tastatur | - | - | 1

Zubehör
Standardzubehör

• M12 Power Cable (PC-FM07) — 1.8 m
• Adapter (EA10681G) — 1.8 m, 100–240 V AC to 12 V 50 W DC
• M12 LAN Cable (LN-FM07) — 1.8 m
• USB-Kabel (USC) — 0.3 m
• Power Converter Cable (PCC-FM)
• Wi‑Fi/BT Antenne (WFA-FM07)
• RS232 Kabel (RSC) — 1.8 m
• CANBUS & DIDO Cable (CD-FM07) — 1.8 m

Optionale Zubehörteile

• WWAN Antenne (WWA-FOM07)
• GPS Antenne (GSA-FM) — 3 m
• Audio Cable (AC-FM)
