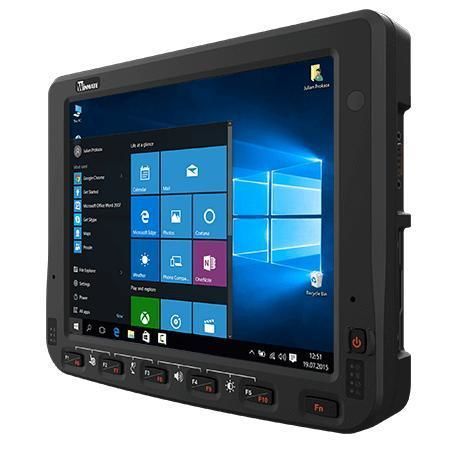

10,4"-Fahrzeugterminal FM10AD-V

12th Generation Intel® Core™Intel® Core i5-1235U13th Generation Intel® Core™

Übersicht
Winmate FM10AD-V ist ein 10,4" Fahrzeugterminal mit Intel® Prozessoren der 12./13. Generation, entwickelt für Lagerlogistik, Flottenmanagement und Gabelstaplerbetrieb. Es bietet IP65-Schutz, MIL-STD-810H Stoß‑ und Vibrationsfestigkeit, einen breiten 10–60 V DC Eingang mit Zündungssteuerung sowie VESA-/RAM‑Montagemöglichkeiten.

Hauptmerkmale

• 10,4" 1024 x 768 PCAP Multi‑Touch Display (400 nits Standard; 800 nits optional)
• Intel® 12./13. Gen Prozessoroptionen; TPM 2.0 Hardware‑Sicherheit
• IP65; MIL‑STD‑810H zertifiziert für Stoß & Vibration
• Breiter Stromeingang 10–60 V DC mit Zündungssteuerung; lüfterloses Design
• VESA 75 x 75 mm und RAM Mount kompatibel; programmierbare Funktionstasten
• Optionen: WWAN (LTE/5G), GNSS (GPS/GLONASS), CANBus

Zertifizierungen

• IP65
• MIL‑STD‑810H (Shock & Vibration)
• CE, FCC
• UL60950‑1 / EN60950‑1
• PTCRB, IC (ICES‑003)

Display

• Größe: 10,4"; Auflösung: 1024 x 768
• Typ: Projected Capacitive Multi‑Touch (PCAP)
• Helligkeit: 400 nits (Standard); 800 nits (optional)
• Kontrast: 1200:1; Blickwinkel: 88/88/88/88
• Touch‑Modi: Hand, Stylus und Handschuh

System

• Prozessor: Intel® Core™ i5‑1235U (Standard) oder i5‑1335U (optional)
• Speicher: 8GB (Standard); 16GB / 32GB optional
• Speicherplatz: 128GB (Standard); 256GB / 512GB optional
• OS: Windows 10 IoT Enterprise LTSC (64‑bit) Standard; Windows 11 IoT Enterprise optional
• Drahtlos: WLAN, Bluetooth; WWAN LTE/5G Sub‑6 optional
• GNSS: GPS/GLONASS optional
• Sensoren: G‑Sensor, Umgebungslichtsensor, Temperatursensor

Kamera

• Frontkamera: 2 MP

Mechanik

• Abmessungen: 268 x 214 x 51 mm
• Gewicht: 2,4 kg
• Montage: VESA 75 x 75 mm; RAM Mount Unterstützung
• Kühlung: lüfterloses Design

I/O‑Ports

• USB: 1 x USB 3.0 Type‑C; 1 x USB 2.0
• Seriell: 2 x RS232/422/485 (Standard RS232)
• LAN: 1 x Gigabit LAN (PSE IEEE 802.3at 30W optional)
• Audio: Mic‑in & Line Out (oder kombiniert mit DIDO optional)
• Micro‑SD Slot; Dual‑Nano SIM Slot; 6 LED‑Indikatoren
• DIDO: 1 x DIDO (2xDI; 2xDO) optional; CANBus optional

Umgebung & Robustheit

• Betriebsfeuchte: 5%–95% RH, nicht kondensierend
• Betriebstemperatur: -30 °C bis 60 °C; Lagertemperatur: -30 °C bis 60 °C
• Stoss: MIL‑STD‑810H Method 516.8 Procedure I
• Vibration: MIL‑STD‑810H Method 514.8 Procedure I
• Impact: EN62262 IK07; ESD: EN 61000‑4‑2 (±8kV direkt, ±12kV Luft)

Steuerung & Stromversorgung

• Tasten: 1 x Power; 6 x programmierbare Funktionstasten (konfigurierbar via Winset)
• Stromversorgung: 10 V ~ 60 V DC mit Zündungssteuerung
• Standard‑Zubehör zur Stromversorgung: Fuse Kit, 1.8 m Netzkabel, Power Converter Cable, 150W Adapter

Sicherheit & Geräteverwaltung

• TPM 2.0 Hardware‑Sicherheit
• SOTI MobiControl Unterstützung für Remote‑Device‑Management

Standardzubehör

• Fuse Kit (FK‑FMD)
• 150W Adapter mit Netzkabel (EA11301K)
• Power Converter Cable (PCC‑FM)
• 1.8 m DC Power Cable (PWC180‑AD)

Optionales Zubehör

• Stylus Kit; magnetische Multi‑Band Antenne (VM10S); GPS & LTE MIMO Antenne (VM9C)
• RS232 / Audio / DIDO / CANBus Kabel; WWAN Antenne; LAN IP65 Kabel; Kabelhalter‑Kit

Montagelösungen

• Beispiel 1 (keine Bohrung): RAM Clamp Mount + RAM Arm + RAM VESA Ball (RAM‑D‑247U‑4 / RAM‑D‑201U / RAM‑D‑2461U)
• Beispiel 2 (Bohrung): Round Base + RAM Arm + RAM VESA Ball (RAM‑D‑202U / RAM‑D‑201U / RAM‑D‑2461U)
• Tastaturoption: Winmate Keyboard Adapter Plate (PN:821009131600) mit VESA/AMPS Löchern

Hinweise
Verfügbare Installationsmethoden und Teile hängen von der bestellten Konfiguration ab. Abbildungen dienen der Illustration und können vom gelieferten Produkt abweichen.
