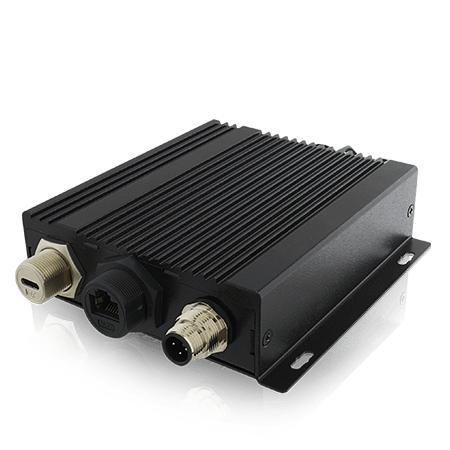

Edge-PC EACIL67

BoxDesktopembedded

Produktbeschreibung
Der EACIL67 ist ein vollständig IP67‑zertifizierter, lüfterloser IoT‑Gateway‑Mini‑PC für industrielle Automatisierung, Embedded‑Systeme und kritische Edge‑Anwendungen. Basierend auf der Intel® Apollo Lake Plattform (Intel® Celeron® N3350 Standard; Intel® Pentium® N4200 optional) bietet er ein kompaktes Metallgehäuse, wasserdichte M12‑I/O, USB Type‑C (M12) mit Alt Mode (DisplayPort/USB/PD), passive Kühlung sowie Zertifizierungen für Microsoft Azure und AWS IoT Greengrass.

Hauptmerkmale

• Intel® Celeron® N3350 (1,1 GHz, bis 2,4 GHz) Standard; Intel® Pentium® N4200 optional
• Vollständiger IP67‑Schutz für staubige/feuchte Umgebungen
• M12 wasserdichte Steckverbinder und Metallgehäuse
• USB Type‑C (M12) Alt Mode: DisplayPort A/V, USB‑Daten, Power Delivery bis 15W (5V/3A)
• Lüfterloses (passives) Thermodesign
• Kompakte Bauform und mehrere Befestigungsoptionen (Desk, Wand, VESA, DIN‑Rail)

Zertifizierungen

• Microsoft Azure IoT zertifiziert
• AWS IoT Greengrass zertifiziert
• CE
• FCC
• IP67

Überblick / Einsatzbereiche
Der EACIL67 verbindet Feldgeräte und Sensoren mit Cloud‑Plattformen für Smart Factory, Gebäudeautomation, Außensensorik, Transport und andere IIoT‑Szenarien. Das Metallgehäuse dient als Kühlkörper beim passiven Design. Optionale Funkmodule und Erweiterungssteckplätze erlauben anwendungsspezifische Konnektivität in rauer Umgebung mit Staub, Feuchtigkeit, Vibration und Stößen.

IO‑Ports & Erweiterung

• USB: 1 x M12 Waterproof USB 2.0; 1 x M12 USB Type‑C (Alt Mode) unterstützt DisplayPort bis 3840 x 2160@60Hz, USB‑Daten und PD bis 15W (5V/3A)
• LAN: 2 x wasserdichte Gigabit RJ45 (M12)
• Erweiterung: 1 x Full‑size mPCIe Slot; 1 x Mini PCIe
• Anzeige: 1 x LED für Power
• Stromversorgung: 9–36V DC über M12‑Stecker (wasserdicht)

Mechanik / Montage

• Abmessungen: 100 x 115 x 31 mm (ohne Halterung)
• Gewicht: ca. 1,0 kg
• Montage: Desk und Wall Mounting (Standard); VESA und DIN‑Rail optional
• Gehäuse: Metall
• Kühlung: Fanless (passiv)

Umgebung und Zuverlässigkeit

• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: -20°C bis 60°C
• Lagertemperatur: -30°C bis 70°C
• Stoß: Betrieb, IEC 60068‑2‑27
• Vibration: Betrieb, IEC 60068‑2‑64
• IP‑Schutzart: IP67

Systemübersicht (Auszug)

• Prozessor: Intel® Celeron® N3350 (Standard) / Intel® Pentium® N4200 (optional)
• Speicher: 4 GB LPDDR3
• Massenspeicher: eMMC 64 GB onboard (Standard); mSATA SSD Optionen
• Ethernet‑Controller: 2 x Intel® Ethernet Controller (I210‑AT Referenz)
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 10 IoT Enterprise 64‑bit (optional); Linux Ubuntu 18.04 / 20.04 (optional)
• WLAN / BT: optional über Zubehörmodule

Power

• Netzteil: 9–36V DC Eingang über M12 (wasserdicht)
• Adapter: 12V 36W (optional)

Zubehör

• Quick Start Guide, Treiber
• M12 zu Open Wire DC Kabel
• WLAN Außenantenne (für WLAN‑SKU)
• VESA Montagekit (optional)
• M12 zu Open Wire DC mit CANBUS Kabel (optional)
• Wasserdichte USB Type‑C zu USB Type‑C Kabel (optional)
• Wasserdichte RJ45 zu RJ45 Standardkabel (optional)

Bestellinformationen / Varianten

• EACIL67‑101‑A464 — mit WLAN (Variante)
• EACIL67‑104‑A464 — mit 1‑port isoliertem CANBUS (Variante)

Technische Daten

• Modell: EACIL67
• CPU: Intel® Celeron® N3350 (Standard) / Intel® Pentium® N4200 (optional)
• RAM: 4 GB LPDDR3
• Speicher: eMMC 64 GB onboard; mSATA Optionen
• I/O: M12 USB2.0, M12 USB Type‑C (DP Alt Mode / USB / PD bis 15W), 2 x Gigabit LAN M12
• Erweiterung: Full‑size mPCIe + Mini PCIe
• Stromversorgung: 9–36V DC (M12)
• Abmessungen: 100 x 115 x 31 mm; Gewicht: ~1,0 kg
• Betriebstemperatur: -20°C bis 60°C; IP67
• Zertifizierungen: Microsoft Azure IoT, AWS IoT Greengrass, CE, FCC
