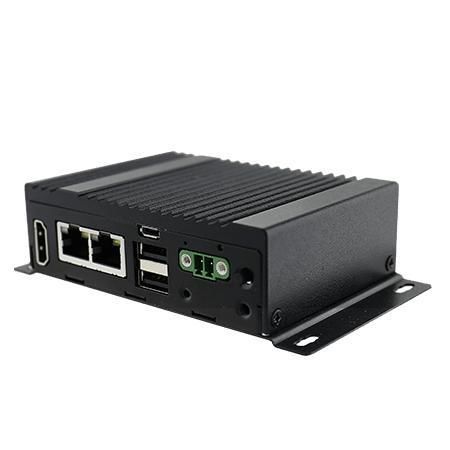

Box-PC EACFA20

Desktopembeddedwandmontiert

Kurzbeschreibung
Der Winmate EACFA20 ist ein kompakter, lüfterloser industrieller Embedded Box-PC und IoT-Gateway auf Basis des NXP i.MX6 Dual Core 1.0 GHz Prozessors. Er wurde für industrielle Automatisierung, Embedded-Anwendungen und IIoT-Deployments entwickelt, die niedrigen Energieverbrauch, modulare I/O-Erweiterung und verschiedene Montageoptionen erfordern.

Hauptmerkmale

• NXP i.MX6 Dual Core 1.0 GHz (ARM Cortex-A9)
• Lüfterloses passives Kühlsystem
• Kompakte Abmessungen: 100 x 70 x 31 mm (einlagig)
• Montageoptionen: Tisch-, Wand-, VESA- und DIN-Hutschienen-Montage
• Modulares Slice-Konzept zur Erweiterung von seriellen I/Os, CANbus, Digital I/O, WWAN, USB
• Microsoft Azure Certified for IoT; AWS IoT Greengrass Certified

Zertifizierungen

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• Gehäusebewertung IP30

Systemangaben (Auszug)

• Prozessor: NXP i.MX6 Dual Core 1.0 GHz
• Speicher: 1 GB Standard, 2 GB optional
• Speicher (Massenspeicher): eMMC onboard 16 GB Standard, 32 GB optional; microSD unterstützt
• Betriebssystem: Linux Ubuntu 18.04 (Yocto/Android Varianten verfügbar)
• WLAN / BT / WWAN: optionaler Support
• Erweiterungsmodule: EACWSLT-222 (WWAN Single SIM), EACWSLT-231 (3-port RS232/422/485 isoliert), EACWSLT-232 (16-Channel Digital I/O isoliert), EACWSLT-233 (2-port CANbus isoliert), EACWLST-234 (3-port USB 2.0), EACWLST-235 (2-port RS232/422/485 isoliert)
• mPCIe / mini PCIe: 1 x Full-size mPCIe; 1 x Mini PCIe

Mechanik

• Abmessungen: 100 (B) x 70 (H) x 31 (T) mm (einlagig); 100 x 70 x 61 mm (doppelstöckig)
• Gewicht: 0,4 kg (einlagig); 0,5 kg (doppelstöckig)
• Gehäuse: Metall
• Kühlung: fanless passives Design

Umgebung

• Betriebsfeuchte: 30% bis 90% RH, non-condensing
• Betriebstemperatur: 0°C bis 55°C
• Lagerungstemperatur: -15°C bis 70°C
• Stoß & Vibration: Operating shock IEC 60068-2-27; Vibration IEC 60068-2-64
• IP Rating: IP30

I/O und Anschlüsse

• USB: 2 x USB 2.0 Type-A; 1 x USB 2.0 OTG (Micro USB)
• LAN: 2 x Gigabit RJ45
• Video: 1 x HDMI 1.4 (optional)
• Seriell / Konsole: Standard RS232; zusätzliche serielle Ports via Erweiterungsmodule
• Anzeige: 1 x Power-LED
• Stromversorgung: 9~36 V DC über 2-Pin Terminal Block

Strom

• Spannungsbereich: 9~36 V DC über 2-Pin Terminal Block
• Adapter (optional): 12 V 36 W AC-DC Adapter

Bedienelemente

• 1 x Power Button
• 1 x Reset Button

Zubehör (inklusive / optional)

• Quick Start Guide
• Terminal Block 2-Pin zu 2.5Ø female Adapterkabel
• 2-Pin Terminal Block Connector; Open Wire DC Cable
• Externe WLAN Antenne (für WLAN SKU)
• Externe WWAN Antenne (für WWAN SKU)
• AC-DC Adapter 12 V/36 W (optional)
• VESA Montagekit (optional)
• DIN-Rail Montagekit (optional)

Anwendungsfälle

• Industrial IoT Gateway für Smart Factory, Maschinenautomatisierung und Fernüberwachung
• Protokollkonverter, z. B. Modbus RTU zu MQTT
• Android Industrial Box zur Ausführung von Steuerungsanwendungen

Technische Daten

• Model: EACFA20
• CPU: NXP i.MX6 Dual Core 1.0 GHz
• Memory: 1 GB Default / 2 GB Optional
• Storage: eMMC 16 GB Default / 32 GB Optional; microSD Support
• OS: Linux Ubuntu 18.04 (Yocto/Android Varianten möglich)
• I/O: 2 x USB2.0 Type-A, 1 x USB2.0 OTG (Micro), 2 x GbE LAN, 1 x HDMI (optional), serielle Schnittstellen via Module
• Expansion: Full-size mPCIe, Mini PCIe, diverse Moduloptionen (WWAN, RS232/422/485, Digital I/O, CANbus, USB)
• Power: 9~36 V DC (2-Pin Terminal Block); optionaler 12 V 36 W Adapter
• Dimensionen: 100 x 70 x 31 mm (one layer); Gewicht: 0,4 kg
• Montage: Desk / Wall (Default); VESA und DIN-Rail optional
• Betriebstemperatur/Feuchte: 0°C bis 55°C; 30%–90% RH non-condensing
• Zertifizierungen: CE, FCC, Microsoft Azure IoT Certified, AWS IoT Greengrass Certified
