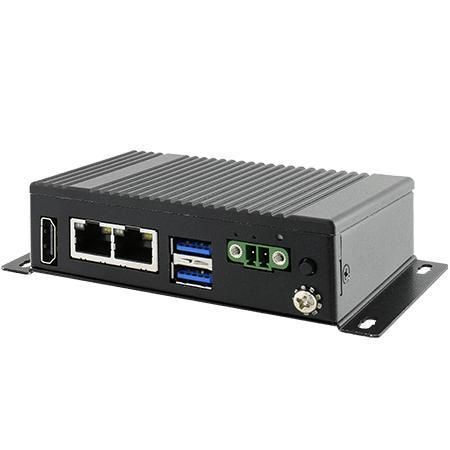

Box-Computer EACIL20

embeddedIntel® Apollo Lakeintel® celeron® N3350

Kurzbeschreibung
Der Winmate EACIL20 ist ein lüfterloser Industrie-Embedded-Computer auf Basis des Intel® Celeron® N3350 (Apollo Lake). Entwickelt für industrielle Automatisierung, Embedded-Anwendungen und mission-critical Edge-Systeme, bietet er kompaktes Metallgehäuse, modulare Erweiterungen und flexible Montageoptionen.

Hauptmerkmale

• Intel® Apollo Lake N3350 1,1 GHz (Burst bis 2,4 GHz)
• Lüfterloses Kühlkonzept (fanless)
• Kompakte Abmessungen: 100 x 70 x 31 mm (one layer)
• Modulares Erweiterungsdesign für flexible I/O
• Montage: Tisch, Wand (Standard); VESA und DIN-Rail optional
• Cloud-Zertifizierungen: Microsoft Azure IoT & AWS IoT Greengrass

Zertifizierungen

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• IP30

Produkt-Highlights

• Kompaktes, lüfterloses Gehäuse für industrielle Einsatzbedingungen
• Duale Gigabit-Ethernet-Controller zur Trennung von OT/IT-Netzen
• USB 3.2 Gen1x1 Anschlüsse und optionaler HDMI-Ausgang
• Unterstützung von TPM 2.0
• Optionale OS: Windows 10 IoT Enterprise (64-Bit) oder Linux Ubuntu 20.04

Erweiterungs-Module (Beispiele)

• EACWSLT-222: WWAN Erweiterungsboard (Single SIM)
• EACWSLT-231: 3-port RS232/422/485 mit Isolation (Default RS232)
• EACWSLT-232: 16-Channel Digital I/O mit Isolation
• EACWSLT-233: 2-port CANBUS mit Isolation
• EACWLST-234: 3-port USB 2.0
• EACWLST-235: 2-port RS232/422/485 mit Isolation
• EACWLST-236: 2-port Giga-LAN
• EACWLST-237: WWAN Erweiterungsboard (Dual SIM)

Mechanik & Umwelt
Abmessungen: 100 (W) x 70 (H) x 31 (D) mm (einlagig); 100 x 70 x 61 mm (doppelstöckig). Gewicht: 0,4 kg (einlagig); 0,5 kg (doppelstöckig). Gehäuse: Metall. Kühlung: lüfterloses Design. Betriebsfeuchte: 30%–90% RH, nicht kondensierend. Betriebstemperatur: 0 °C bis 55 °C. Lagertemperatur: -15 °C bis 70 °C. Stoß & Vibration: IEC 60068-2-27 / IEC 60068-2-64. Schutzart: IP30.

I/O & Schnittstellen

• USB: 2 x USB3.2 Gen1x1 (Type-A)
• LAN: 2 x Gigabit RJ45
• Video: 1 x HDMI 1.4 (optional)
• Expansion: 1 x Full-size mPCIe; 1 x Mini PCIe; 2 x USB2.0 Wafer
• Anzeige: LED für Power
• Stromversorgung: 1 x 9~36V DC über 2-Pin Terminal Block

Bedienelemente

• 1 x Power Button
• 1 x Reset Button

Speicher & Massenspeicher

• RAM: 4 GB LPDDR4
• Speicher: eMMC Onboard 32 GB (Standard); optional 64/128 GB eMMC; optional 128/256/512 GB SSD

Sicherheit & Wireless

• TPM 2.0
• WLAN / BT / WWAN: optional (erfordert entsprechende SKU/Erweiterungsmodul und Antennen)

Strom & Zubehör

• Stromeingang: 9~36V DC via 2-Pin Terminal Block
• Optionales Netzteil: 12V / 36W
• Zubehör: Quick Start Guide, Terminal Block Adapterkabel, Open Wire DC Cable, externe WLAN/WWAN Antennen, optionale VESA- und DIN-Rail-Kits

Anwendungen & Einsatzfälle

• Fabrikdaten-Erfassung und Edge-Computing (SCADA-Agenten)
• Smart Building Automation: HVAC und Beleuchtungssteuerung
• Kiosk-Controller und HMI mit HDMI-Ausgabe
• Allgemeiner IIoT-Gateway, Protokollkonvertierung und Cloud-Integration

Technische Spezifikationen

• Prozessor: Intel® Celeron® N3350 1.1GHz (bis 2.4GHz) Standard; Intel® Pentium® N4200 optional
• Memory: 4 GB LPDDR4
• Storage: eMMC 32 GB onboard (Standard); optional eMMC 64/128 GB; SSD 128/256/512 GB optional
• Ethernet Controller: 2 x Intel® Gigabit Ethernet
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 10 IoT Enterprise (64-bit) / Linux Ubuntu 20.04 (optional)
