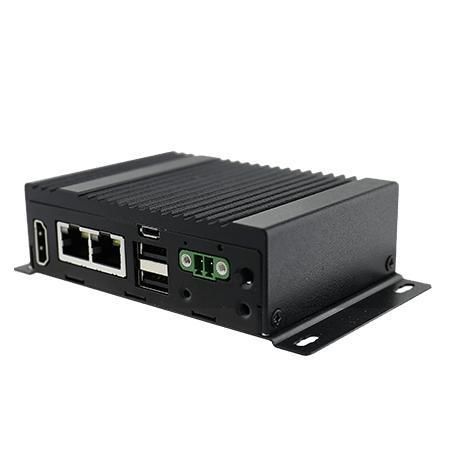

Industrie-Gateway EACIM20

IoTkabellosWLAN

Kurzübersicht
Das Winmate EACIM20 ist ein A53 Quad-Core Industrie‑IoT‑Gateway, entwickelt für industrielle Automatisierung, Embedded‑Systeme und missionskritische Anwendungen. Es verfügt über ein lüfterloses Metallgehäuse, kompakte Abmessungen, verschiedene Montageoptionen und sichere Edge‑to‑Cloud‑Konnektivität.

Hauptmerkmale

• ARM A53 Quad‑Core 2,0 GHz
• Lüfterloses Metallgehäuse
• 4 GB LPDDR4, 32 GB eMMC onboard
• Kompakte Größe: 100 x 70 x 31 mm (One layer)
• Montage: Tisch, Wand, VESA, DIN‑Rail
• Microsoft Azure zertifiziert für IoT
• Unterstützt Android (Standard) oder Linux‑Varianten

Überblick & Einsatzgebiete
Das EACIM20 bietet eine kompakte, lüfterlose Plattform für zuverlässigen Betrieb in beengten Bereichen, staubigen oder schlecht belüfteten Umgebungen. Es ermöglicht sichere Edge‑to‑Cloud‑Integration zur Datenaggregation, Filterung und Übertragung von mehreren Edge‑Geräten. Typische Anwendungen: industrielle Automatisierung, Embedded‑Steuerungen, entfernte Datensammler, einfache Digital Signage und IIoT‑Knoten.

Zertifizierungen

• Microsoft Azure Certified for IoT
• CE
• FCC
• IP30

Erweiterung & Konnektivität
Unterstützt optionale Erweiterungsmodule (isolierte RS232/422/485, Digital I/O, CANbus, USB) und optionale Funkmodule (WLAN/BT/WWAN). Mehrere Gigabit RJ45 LAN‑Ports ermöglichen Netzwerksegmentierung und zuverlässige kabelgebundene Kommunikation. Optionaler HDMI‑Ausgang je nach SKU.

Produktdetails

• Prozessor: ARM A53 (Quad Core 2.0 GHz)
• Speicher: 4 GB LPDDR4 (soldered)
• Speicher (Onboard): 32 GB eMMC
• Sicherheit/Management: SOTI MobiControl Compliance
• OS: Android 11 (Standard, upgradebar auf Android 13); Linux Yocto 5.15.47 (optional); Ubuntu Server 22.04 (optional)
• USB: 2 x USB 2.0 Type‑A; 1 x USB2.0 OTG (Micro USB) mit ADB‑Support
• LAN: bis zu 2 x Gigabit RJ45 (variantenabhängig)
• Video (optional): 1 x HDMI (bis 1080p/30Hz)
• Stromversorgung: 9~36 V DC über 2‑poligen Terminal Block
• Tasten: Power und Reset

Mechanik

• Abmessungen: 100 (W) x 70 (H) x 31 (D) mm (One layer); 100 x 70 x 61 mm (Double layer)
• Gewicht: 0.4 kg (One layer); 0.5 kg (Double layer)
• Kühlung: Lüfterloses Design
• Montageoptionen: Tisch (Standard), Wand, VESA, DIN‑Rail

Umgebung

• Betriebsfeuchte: 30% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 55°C
• Lagerungstemperatur: -15°C bis 70°C
• Stoß: IEC 60068‑2‑27 (betrieb)
• Vibration: IEC 60068‑2‑64 (betrieb)

Bestellinformationen
Verfügbare SKUs: Basis‑SKU und Varianten mit WLAN/BT und/oder WWAN sowie optionale Erweiterungsmodule für serielle Schnittstellen, Digital I/O, CANbus und USB. Kontaktieren Sie den Vertrieb für SKU‑Mapping und Konfigurationsoptionen.
