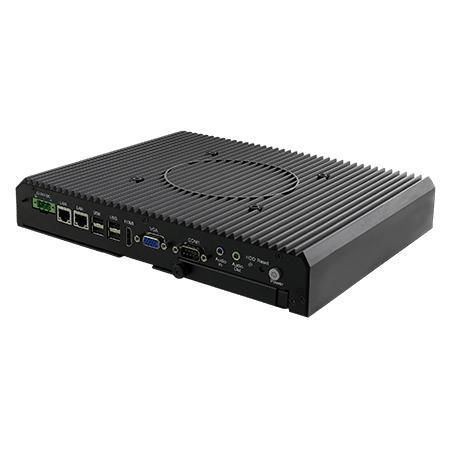

Box-PC IBMH100

embeddedIntel® Atom E3845RS-485

Produktname
Winmate IBMH100 — Intel® Atom® E3845 M-Serie Box-PC entwickelt für Embedded-Steuerung, OEM-Geräte und industrielle Automatisierung

Hauptmerkmale

• Automatische Erkennung des angeschlossenen Displays, keine manuellen Einstellungen erforderlich
• Werkzeuglos wechselbarer 2,5"-Schacht
• Breiter Eingang 12–24V DC für Embedded-Integration
• Optionales modulares Frontdisplay zur Umwandlung in einen Panel-PC
• Interne mSATA-SSD und herausnehmbarer 2,5"-Schacht für flexiblen Speicher

Übersicht
Der Winmate IBMH100 bietet eine kompakte, lüfterlose Plattform auf Basis des Intel® Atom® E3845 für Systemintegratoren und OEMs, die langfristige Verfügbarkeit und stabile Hardware-Integration benötigen. Geeignet für industrielle Einsätze mit niedrigem Verbrauch, kleinem Platzbedarf und einfacher Vor-Ort-Servicefähigkeit.

Design- und Betriebsmerkmale

• Lüfterloses Kühlkonzept mit Metallgehäuse und Heat-Pipe für zuverlässigen Betrieb in staubigen Umgebungen
• Modulare Bauweise ermöglicht Frontdisplay und einfachen Vor-Ort-Service
• Unterstützung für Echtzeitüberwachung und Sensorintegration über verfügbare I/O und optionale Funkmodule

Zertifizierungen
CE, FCC

Zubehör (inklusive/verfügbar)

• 100–240V AC auf DC Adapter (12V 80W)
• Netzkabel
• Open-Wire-Kabel mit Terminal-Block-Stecker
• VESA-Schrauben

Technische Daten

• Prozessor: Intel Atom E3845, Quad-Core bis 1,91 GHz
• Speicher: 2 x SO-DIMM DDR3L 1600 MHz — 4GB Standard, 8GB optional
• Speicher: interne mSATA (64GB/128GB Varianten), 1 x wechselbarer 2,5"-Schacht (SSD bis 512GB optional)
• Ethernet: 2 x Intel® Gigabit Ethernet (RJ45)
• Seriell: 1 x RS232/422/485 (Standard RS232)
• USB: 4 x USB 2.0 (Type-A)
• Video: HDMI 1.4 (optional), VGA (optional)
• Audio: Line in, Line out
• Erweiterung: 1 x mPCIe (half-size WiFi), 1 x Mini PCIe, modulares Frontdisplay
• Anzeige: 1 x LED für Storage
• Sicherheit: TPM 1.2
• Betriebssysteme: Windows 7 Embedded, Windows 10 IoT Enterprise (64-bit) (optional)
• Drahtlos: WLAN / Bluetooth optional
• Mechanik: 276 x 207 x 45.2 mm; Gewicht 2.4 kg; Desk Mount; Metallgehäuse
• Kühlung: Lüfterlos
• Umgebung: Betriebsfeuchte 10%–90% RH nicht kondensierend; Betriebstemperatur 0°C–50°C; Lagertemperatur -10°C–60°C
• Stromversorgung: 1 x 12–24V DC über 3-Pin Terminal Block; Adapter 12V 80W; typischer Verbrauch 30W–40W
• Zertifizierungen: CE, FCC
