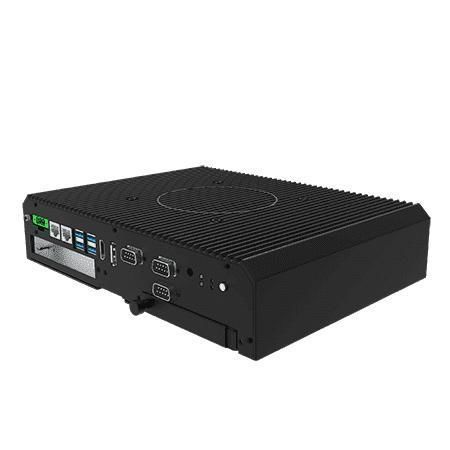

Box-PC ITMH100-EX

mit VESA-MontageIntel® Core™ i5-1135G7Intel® Core™ i5-1135G7

Produktübersicht
Winmate ITMH100-EX ist ein lüfterloser Industrie-Box-PC auf Basis von Intel® Tiger Lake UP3 (Core™ i5-1135G7). Entwickelt für den Einsatz in explosionsgefährdeten Bereichen (Class 1 Division 2 / ATEX Zone 2 / IECEx) und für Anwendungen in Öl & Gas, chemischer Verarbeitung, Industrieautomation und mobilen Bord-Systemen.

Wichtige Highlights

• Intel® Tiger Lake UP3 Core™ i5-1135G7
• Multi-Video-Ausgang (DP1.4 Standard; HDMI 2.0 optional) mit automatischer Anzeigeerkennung
• Schnell wechselbare, werkzeugfreie 2,5" HDD/SSD-Bucht und M.2 2280 NVMe-Slot
• Weitbereichs-DC-Eingang: 9–29V mit Schutzfunktionen (OVP/OCP/Reverse)
• Optionale modulare Frontdisplay-Integration zur Panel-PC-Konfiguration; mehrere interne Erweiterungssteckplätze
• Erweiterung: PCIe x4 Slot sowie mPCIe / M.2 Slots
• Zertifiziert für Ex-Bereiche: C1D2, ATEX Zone 2, IECEx

Produktdetails
Werkzeugfreie, austauschbare Speicherung: Das ITMH100-EX bietet eine herausnehmbare 2,5"-Bucht und einen M.2 2280 NVMe-Slot für einfachen Laufwerkswechsel und flexible Speicheroptionen (Wechsel unter Beachtung der Sicherheitsvorschriften in Gefahrenbereichen).

Video & Konnektivität: Unterstützt Kombinationen aus DisplayPort, optionalem HDMI und USB 3.2 Gen1 Type-A-Anschlüssen zum Betrieb mehrerer Displays in Hoch- oder Querformat für HMI oder industrielle Signage.

Design für explosionsgefährdete Bereiche: Gehäuse, Steckverbinder und Stromversorgung sind so ausgelegt, dass Entzündungsrisiken minimiert und C1D2 / ATEX Zone 2 / IECEx-Anforderungen erfüllt werden.

Stromversorgung & Umgebung: 9–29V DC Eingang mit integrierten Schutzfunktionen; geeignet für stationäre Installationen und mobile Bordanwendungen. Metallgehäuse und lüfterloses Design begrenzen Oberflächentemperaturen und reduzieren Staubeintrag.

Zertifizierungen

• CE
• FCC
• Class 1, Division 2 (C1D2) Group A, B, C, D, T5
• Konform mit ATEX Grade Zone 2
• IECEx

Funktionen & Anwendungsfälle
Entwickelt für Remote-Datenerfassung, Prozessvisualisierung und Steuerung in Raffinerien, Bohrinseln, chemischen Anlagen, pharmazeutischer Produktion und ähnlichen Ex-Bereichen. Typische Einsatzfälle: Industrie-HMI, Edge-Computing, Robotersteuerung und On-Board-Systeme, die zertifizierten, lüfterlosen Betrieb und modulare Servicefähigkeit erfordern.

Technische Daten

• Prozessor: Intel Core i5-1135G7 (2,4 GHz, bis zu 4,2 GHz)
• Speicher: 2 x SO-DIMM (Standard 4GB; Optionen 8GB / 16GB / 32GB)
• Massenspeicher: 1 x M.2 2280 NVMe SSD (128GB Standard bis 512GB); 1 x 2,5" herausnehmbare Bucht (256GB–512GB optional)
• Ethernet: Intel I211-AT + Intel I219-LM (2 x Gigabit LAN RJ45)
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 11 IoT Enterprise 64-bit (optional), Windows 11 Pro 64-bit (optional), Linux Ubuntu 22.04 (optional)
• WLAN/BT: optional (M.2 2230 Key-E)
• Erweiterung: 1 x mPCIe; 1 x PCIe x16 (x4 Signal, Modul max. 180x121mm); M.2 2230 Key E; M.2 2280 Key M
• USB: 4 x USB 3.2 Gen1 (Type-A)
• Serielle Schnittstellen: 2 x RS232/422/485 (Standard RS232) + 1 x RS232
• Video: 1 x DP1.4 (Standard), 1 x HDMI 2.0 (optional)
• Audio: 1 x Audio-Combo (Mic in / Line Out)
• Anzeige: 1 x Storage-LED
• Stromversorgung: 1 x 9~29V DC, 3-Pin Terminal Block; Adapter 12V 84W optional
• Verbrauch: typ. 45W–55W
• Abmessungen: 276 x 207 x 60 mm
• Gewicht: 3.0 kg
• Montage: VESA
• Gehäuse: Metallgehäuse, lüfterlos
• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: -20°C bis 60°C
• Zubehör: 100~240V AC→DC Adapter, Netzkabel, Open-Wire-Kabel mit Terminal-Block, VESA-Schrauben (typisch)
