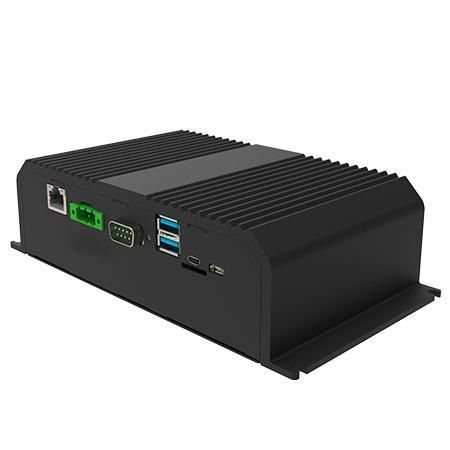

Box-PC IM30SB3-101

DesktopArm® Cortex®-A53 Quad-coreRS-232

Produktübersicht
Der Winmate IM30SB3-101 ist ein lüfterloser Industrie‑Box‑PC mit ARM Cortex‑A53 Quad‑Core 2,0 GHz, ausgelegt für industrielle Automatisierung, Embedded‑Systeme und kritische Edge‑Anwendungen. Das kompakte Metallgehäuse und das lüfterlose Wärmemanagement erlauben den Einsatz in engen, schlecht belüfteten oder staubigen Umgebungen bei langer Verfügbarkeit.

Hauptmerkmale

• ARM A53 Quad Core 2,0 GHz
• 4 GB LPDDR4 RAM; 32 GB eMMC onboard
• Schnittstellen: 1× COM (RS232/422/485 konfigurierbar), 2× USB 2.0 Type‑A, 1× Micro USB OTG, 1× RJ45 Gigabit LAN (PoE PD optional), 1× Micro SD Slot, 1× Micro HDMI (optional)
• Kompaktes Metallgehäuse, Desk‑Mount
• Lüfterlose Kühlung zur Reduzierung beweglicher Teile
• Unterstützt Android 11 (Standard, upgradefähig) und optionale Linux‑Distributionen

Detailübersicht
Für Edge‑Computing‑Aufgaben wie Datenaggregation, Filterung und sichere Edge‑to‑Cloud‑Übertragung bietet das IM30SB3‑101 effiziente ARM‑Leistung in einem kleinen Formfaktor (205×110×55 mm). Das lüfterlose thermische Konzept erleichtert die Integration in Schaltschränke, Fahrzeuge oder beengte Arbeitsplätze.

Integration & Konnektivität
Das Gerät stellt ein umfangreiches I/O‑Set zur Verfügung, um Sensoren, Steuerungen und Peripherie anzubinden: serielle Schnittstelle für Legacy‑Equipment, mehrere USB‑Ports, Micro SD‑Erweiterung, Mobilfunk via Micro SIM und Gigabit‑Ethernet mit optionalem PoE PD für vereinfachte Verkabelung. Micro HDMI ermöglicht optionale Anzeigeanbindung.

Zertifizierungen

• CE
• FCC
• MIL‑STD‑810H (Stoß & Vibration, laut Produktdokumentation)

Technische Daten

• Modell: IM30SB3-101
• Marke: Winmate
• Prozessor: ARM Cortex‑A53 (Quad Core 2,0 GHz)
• Arbeitsspeicher: 4 GB LPDDR4
• Speicher: 32 GB eMMC onboard
• Betriebssystem: Android 11 (Standard, upgradebar auf Android 13); optional Linux Yocto 5.10.104 mit Qt 5.15; optional Linux Ubuntu
• Abmessungen: 205 × 110 × 55 mm
• Gewicht: 1,1 kg
• Gehäuse / Montage: Metallgehäuse, Desk Mount
• Kühlung: lüfterloses Design
• Betriebstemperatur: 0°C bis 55°C
• Lagerungstemperatur: -10°C bis 60°C
• Betriebs‑Luftfeuchte: 10% bis 90% RH, nicht kondensierend
• USB: 2 × USB 2.0 Type‑A; 1 × Micro USB 2.0 OTG
• Seriell: 1 × RS232/422/485 (konfigurierbar)
• LAN: 1 × RJ45 Gigabit (PoE PD optional, 802.3at)
• Video: 1 × Micro HDMI (optional)
• SD‑Slot: 1 × Micro SD (bis zu 32 GB)
• SIM‑Slot: 1 × Micro SIM
• Stromversorgung: 1 × 3‑poliger Terminalblock, 12 V DC
• Tasten: 1 × Power‑Button
• Zubehör: 100~240 V AC zu 12 V DC Adapter; Netzkabel
• Zertifizierungen: CE, FCC; MIL‑STD‑810H (laut Produktdokumentation)
