Box-PC ITMH100

embeddedIntel® Core i5Intel® Core™ i5-1135G7

Überblick

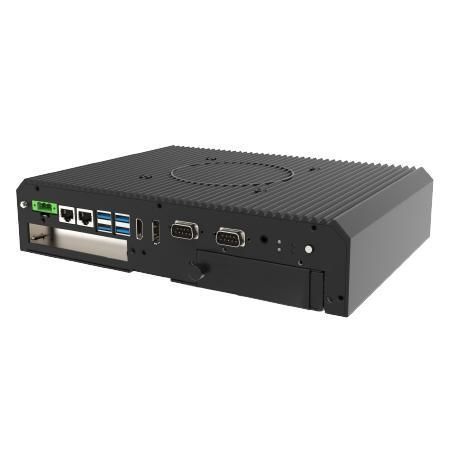

Der Winmate ITMH100 ist ein lüfterloser Embedded Box‑PC auf Basis des Intel® Core™ i5-1135G7 (11. Generation, Tiger Lake UP3). Entwickelt für industrielle Automatisierung, Edge‑KI, Maschinenbildverarbeitung, Robotik und andere mission‑kritische Embedded‑Anwendungen, die lange Verfügbarkeit und Vor‑Ort‑Wartung erfordern. Das modulare Mechanik‑Design erlaubt die Umrüstung zu einem Panel‑PC mittels optionalem Frontdisplay und erleichtert Feldupgrades.

Hauptmerkmale

• Intel® Core™ i5-1135G7 mit Intel® Iris® Xe Grafik
• Multi‑Videoausgang: DisplayPort 1.4 (Standard) und optional HDMI 2.0; automatische Display‑Erkennung
• Werkzeuglose, hot‑swappable 2,5" Laufwerksschächte für schnellen Wechsel von Speichermedien
• Weiter DC‑Eingangsbereich: 9–29V über 3‑Pin Terminalblock
• Lüfterloses thermisches Design (Kühlkörper / Heat‑Pipe)
• Optionales modulares Frontdisplay für Panel‑PC‑Integration

Mechanik & Design

• Kompaktes Metallgehäuse, VESA‑Mount
• Abmessungen: 276 x 207 x 60 mm; Gewicht: 3,0 kg
• Modulares Chassis für Feldservice und Modul‑Austausch

Stromversorgung & Eingänge
Unterstützt 9–29V DC Eingang über 3‑Pin Terminalblock mit integriertem Schutzsicherung. Typischer Adapter: 12V 84W. Typischer Verbrauch: ca. 45W–55W. Zubehöroptionen: AC‑Adapter, Netzkabel, Open‑Wire‑Kabel mit Terminalblock‑Stecker.

Zertifizierungen

• CE
• FCC

Anwendungsgebiete

• Industrielle Automatisierung und SCADA
• Edge‑KI und maschinelles Sehen
• Digital Signage und Multi‑Display Installationen
• Fahrzeugmontierte und mobile Industrieanwendungen

Technische Daten

• Prozessor: Intel Core i5-1135G7 (2,4 GHz, bis 4,2 GHz)
• Speicher: 2x SO‑DIMM (4 GB Werk; optional 8/16/32 GB)
• Speicher: 1 x M.2 2280 NVMe; optional 2 x 2,5" wechselbare HDD/SSD Bays
• Ethernet: Intel® I211‑AT + I219‑LM (2 x Gigabit LAN)
• Sicherheit: TPM 2.0
• Betriebssystem: Windows 11 IoT Enterprise / Windows 11 Pro (64‑bit) optional; Ubuntu 22.04 optional (Wake on Touch nicht unterstützt)
• USB: 4 x USB 3.2 Gen1 (Type‑A)
• Serielle Schnittstellen: 2 x RS232/422/485 (Default RS232)
• Video: 1 x DP1.4 (Standard); 1 x HDMI 2.0 (optional)
• Erweiterung: 1 x mPCIe; 1 x PCIe x16 (x4 Signal); 1 x M.2 2230 Key E; 1 x M.2 2280 Key M
• Betriebstemperatur: 0°C bis 50°C; Lagertemperatur: -10°C bis 60°C; Betriebliche Luftfeuchte: 10%–90% RH, nicht kondensierend
