DC/DC-Wandler / Spannungsbereich Eingang 4:1 IRT40

gesteuertisoliertintegriert

Übersicht

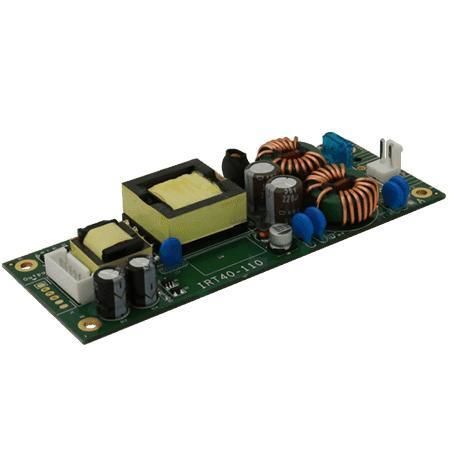

Das IRT40 ist ein isoliertes DC-DC-Wandlermodul, das einen Eingang 9–36V DC in eine geregelte, isolierte 12V-Ausgangsspannung bis 40W umwandelt. Entwickelt für industrielle und eingebettete Anwendungen, die eine kompakte, effiziente und geschützte 12V-Isolationsversorgung benötigen.

Hauptmerkmale

• Isoliertes DC-DC-Wandlermodul mit bis zu 40W
• Weitbereichseingang: 9V bis 36V DC
• Geregelte isolierte 12V-Ausgang (12V @ 3,3A)
• Niedriger Einschaltstrom für kontrolliertes Hochfahren
• ZVS-Hochfrequenz-Topologie für konstante Effizienz

Schutzfunktionen und Leistung

• Ausgangs-Überstromschutz (OCP) und Überspannungsschutz (OVP)
• Kurzschlussschutz und thermischer Schutz
• Ripple und Rauschen typischerweise < 120 mV
• Wirkungsgrad bis zu 90% bei Volllast (Produktunterlagen nennen in bestimmten Bedingungen bis ~95%)

Zertifizierungen

• CE
• FCC

Anwendungen

• Industrielle Steuerungen und Automatisierungsuntersysteme
• Kommunikationsgeräte und Embedded-Systeme
• Fahrzeugelektronik und batteriebetriebene Systeme
• Anwendungen, die eine isolierte 12V-Versorgung aus 9–36V benötigen

Technische Daten

• Modell: IRT40
• Funktion: Isoliertes DC-DC-Wandlermodul
• Eingangsspannung: 9V bis 36V DC
• Ausgang: 12V geregelte isolierte Ausgangsspannung
• Lastbereich: 12V @ 3,3A
• Leistung: 40W
• Isolation: Ja
• Welligkeit und Rauschen: < 120 mV
• Line Regulation: < ±1% bei Nenn-Eingang 9~36V
• Load Regulation: < ±5%
• Wirkungsgrad: Bis zu 90% bei Volllast (Produktliteratur nennt bis ~95%)
• Schutz: OCP, OVP, Kurzschluss, thermischer Schutz
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -20°C bis 70°C
• Höhe: 0 bis 10000 ft
• Abmessungen: 120 x 45 x 18,6 mm
