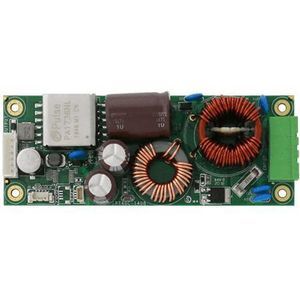

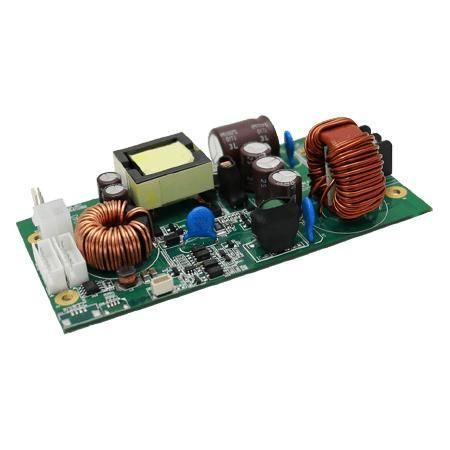

DC/DC-Wandler / Abwärtswandler IRTPS

isoliertintegriertfür Telekomausrüstung

Übersicht
Das IRTPS ist ein isoliertes, geregeltes DC/DC-Wandlermodul, das einen Eingang von 9–36V DC in eine isolierte 12V DC Ausgangsspannung mit 100W (12V, 8,3A) wandelt. Es ist für Embedded- und Industrieanwendungen vorgesehen, die eine isolierte 12V-Versorgung und eine modulare Leistungsanbindung erfordern.

Hauptmerkmale

• Isolierter 12V-Ausgang, 100W (12V, 8,3A)
• Weitbereichseingang: 9V bis 36V DC
• Hochfrequente ZVS-Schalt-Topologie
• Niedriger Einschaltstrom
• Ausgangsüberstromschutz (OCP) und Überspannungsschutz (OVP)
• Optionale Zündsteuerung für Fahrzeug-/Transportanwendungen

Zertifizierungen

• CE
• FCC

Produktdetails
Das Modul ist für modulare DC-DC-Systemarchitekturen ausgelegt: Der Einsatz mehrerer Module in Parallelschaltung oder Verteilung erhöht die Leistungsdichte und reduziert den Platzbedarf gegenüber monolithischen Ultra-Weitbereichskonvertern. Der isolierte Ausgang verringert leitungsgeführten Störspannungen und transienten Einfluss auf nachgeschaltete Elektronik.

Schutz und Zuverlässigkeit
Das IRTPS integriert Schutzfunktionen wie OCP, OVP, Kurzschlussschutz und thermischen Abschaltmechanismus. Der geringe Einschaltstrom reduziert die Belastung der vorgelagerten Stromversorgung beim Start. Geeignet für industrielle und transportnahe Umgebungen, die Isolation und gesteuertes Hochfahren erfordern.

Anwendungen

• Industrielle Automatisierung und Robotik
• Embedded-Systeme mit isolierten 12V-Versorgungen
• Fahrzeug- und Transportsysteme (Zündsteuerungsoption)
• Kommunikations- und Telekommunikationsausrüstung

Systemspezifikation

• Eingangsspannung: 9V bis 36V DC
• Ausgang: Isoliert 12V, 8,3A (100W)
• Isolation: Ja
• Ripple & Rauschen: < 120 mV
• Last- und Linienregulierung: Linie < ±1% (Nennspannung), Last < ±5%
• Wirkungsgrad: Bis zu 90% (Volllast)
• Schutzfunktionen: OCP, OVP, Kurzschluss, Thermisch
• Abmessungen: 120 x 62 x 31,1 mm

Umgebung

• Betriebsfeuchte: 10% bis 90% rF, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagertemperatur: -20°C bis 70°C
• Höhe: 0 bis 10.000 ft

Mechanik

• Abmessungen: 120 x 62 x 31,1 mm

FAQ

• Wozu dient das IRTPS? — Zur Bereitstellung einer isolierten 12V 100W-Versorgung aus einer 9–36V DC-Quelle für Embedded- und Industriesysteme.
• Welche Eingangs-/Ausgangsbereiche werden unterstützt? — Eingang 9–36V DC; isolierter Ausgang 12V, 100W (12V, 8,3A).
• Welche Schutzfunktionen sind vorhanden? — Überstrom-, Überspannungs-, Kurzschluss- und thermischer Schutz.
• Ist es für Fahrzeuganwendungen geeignet? — Ja. Optionale Zündsteuerung für die Leistungssequenz ist verfügbar.
